Предварительные напряжения в арматуре и определение их потерь

Определение геометрических характеристик приведенного сечения

- приведенная площадь сечения

- статический момент площади приведенного сечения относительно
нижней грани ребра

- расстояние от центра тяжести площади приведенного сечения до ниж­ней грани ребра:

h – y ₀ = 35 – 24,0 = 11,0 см

- момент инерции приведенного сечения относительно его центра тяже­сти:

- приведенный момент сопротивления относительно нижней грани:

- пластический момент сопротивления

(g – 1,75 для таврового сечения с полкой в сжатой зоне).

Определение первичных ( ) потерь предварительного напряжения

- потери от релаксации

- потери от разности температур бетона и упорных устройств

- потери от деформаций анкеров

- потери от трения об огибающие приспособления , т.к. отгиб на­прягаемой арматуры не производится.

- потери от деформации стальных форм 30 МПа, т.к. данные об их конструкции отсутствуют.

- потери от быстронатекающей ползучести ()вычисляют в следующей последовательности:

определяем усилие обжатия Р ₁ с учетом всех вышеупомянутых потерь

Точка приложения усилия P₁ находится в центре тяжести сечения напря­гаемой арматуры и поэтому:

МПа

Назначаем передаточную прочность бетона R_bp = 10,5 МПа (R_bp больше 50 % принятого класса бетона В20).

Определяем расчетный уровень обжатия бетона усилием напрягаемой арматуры:

Потери от быстронатекающей ползучести с учетом условий твер­дения (пропаривания) равны:

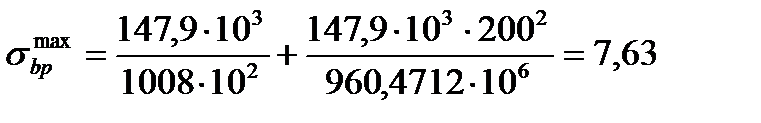

Проверяем допустимый уровень максимального обжатия бетона при отпуске арматуры с упоров:

Условие выполняется.

Суммарная величина первичных потерь:

Определение вторичных потерь( )

- потери от усадки бетона 30 МПа

- потери от ползучести зависят от уровня длительного обжатия

(100 МПа – минимальное значение потерь предварительного натяжения).
