Огляд технічних приладів

РОЗДІЛ 6

1. Пристрій для виявлення прихованих відеокамер «WEGA-i»

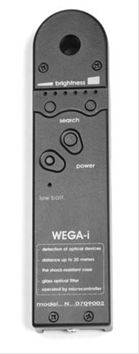

Рис.5.1 Детектор прихованих відеокамер «WEGA-i»

Пошук і виявлення мікрооб'єктива прихованих відеокамер проводиться за допомогою візуального аналізу поверхонь приміщення, всіх елементів меблів та інтер'єру через окуляр приладу.

Детектування засноване на властивості зворотного відображення спрямованого випромінювання оптичною системою об'єктив - ПЗЗ матриця прихованої відеокамери.

Фільтрація монохромного випромінювання відбитого мікровідеокамерою дозволяє відокремлювати природні відблиски інших джерел світла.

Мікрооб'єктиви сучасних, приховано встановлюваних, відеокамер мають вихідний отвір менше 1 мм. Це дозволяє їх установку практично в більшості елементах предметів меблів, інтер'єру та електронних пристроях, що перебувають в приміщенні.

Технічні характеристики:

1. Відстань виявлення мікрооб'єктива: 2-10 метрів.

2. Фільтрація відблисків інших джерел світла.

3. Стробуючий режим випромінювання.

4. Регулювання інтенсивності зондуючого випромінювання.

5. Індикатор розряду батареї (low batt).

6. Живлення від 2 батарейок ААА.

7. Розмір: 140х34х16 мм.

2. Пристрій для захисту телефонних ліній зв’язку та мережі живлення 220В «ULAN-2»

Рис.5.2 Пристрій для захисту телефонних ліній зв’язку та мережі живлення 220В «ULAN-2»

Прилад " ULAN - 2 " призначений для виявлення фактів несанкціонованого підключення в різних дротових комунікаціях, таких як телефонні лінії, електричні мережі 220 В, комп'ютерні мережі, лінії охоронної сигналізації тощо Прилад здатний не тільки виявити та ідентифікувати виявлені пристрої, але й, використовуючи метод імпульсної локації, з високою точністю виміряти відстань до місця несанкціонованого підключення.

" ULAN 2 " дозволяє виявити наступні види прихованого підключення:

B телефонних лініях (без відключення від АТС і без наявності попередньої інформації):

- Послідовні підключення з еквівалентним опором

більше 30 Ом;

- Паралельні підключення в режимі з струмом споживання більше 0,1 мА;

- Високочастотні сигнали в лінії в діапазоні 0,02 -30 МГц з ефективним

напругою понад 10 мВ при симетричному і несиметричному

підключеннях,

- Низькочастотні сигнали в діапазоні 20 - 20000 Гц з ефективним

напругою понад 10 мВ.

У лінії електромережі 220 В під напругою:

- Сторожові пристрої " з струмом споживання більше 0,1 мА.

- Високочастотні сигнали в діапазоні 0,02-30 МГц з ефективним напругою понад 10 мВ

У знеструмлених лініях:

- Паралельні підключення з активним опором до 200 МОм;

- Послідовні підключення з активним опором більше 1 Ом;

- Паралельні підключення через конденсатор, з постійною часу більш

100 мкс;

- Наявність елементів з вираженою нелінійністю від 5 % і вище в діапазоні

напруг 0 - 100 В;

- Наявність реактивних елементів з ємністю більше 100 пФ і індуктивністю

більше 10 мГн. (без урахування власних параметрів лінії).

У будь-яких лініях (у тому числі без відключення від напруги), за наявності попередньо отриманої рефлекторам:

- Послідовні підключення з еквівалентним опором більше 1 Ом;

- Паралельні підключення з еквівалентною ємністю більше 5 пФ;

- Паралельні відгалуження будь протяжності;

- Відновлені порушення цілісності лінії (розрив з подальшою

скруткою);

- Порушення лінії, пов'язані з установкою безконтактних магнітних

знімачів.

3. Мережевий генератор шуму „NG-220"

Рис. 5.3. Мережевий генератор шуму «NG-220».

Мережевий генератор шуму NG-220 призначений для придушення підслуховуючих пристроїв та систем передач даних, що використовують в якості канал передачи - мережу 220 В. N0-220 забезпечує генерацію шуму в діапазоні частот від 25 кГц до 90 кГц. Генератор забезпечує максимальний рівень спектральної густини потужності шумового сигналу. Завада подається в мережу 220 В по шнуру живлення. Виріб не створює перешкод побутовій техніці.

Характеристики:

- ширина спектра шуму 300 Гц ‑ 7 МГц;

- спектральна густина потужності в діапазоні 0,25 ‑ 10 мВт/Гц;

- потужність шуму 4 Вт;

- споживана потужність 8,5 Вт;

- живлення 220V, 50 Гц.

4. Генератор радіочастотного шуму «РИАС 1-М»

Рис.5.4 Генератор радіочастотного шуму «РИАС 1-М»

Генератор радіочастотного шуму РИАС - 1М призначений для захисту об'єктів від витоку конфіденційної інформації каналами побічних електромагнітних випромінювань і наведень шляхом генерації шумового сигналу. До складу приладу входять генератор шуму «РИАС - 1ГС / 1» і дипольні телескопічні антени «РИАС - 1АД». Антени являють собою четирехколенний дипольний штир діаметром 10 мм і довжиною 1225 мм.

Технічні характеристики

Прилад забезпечує придушення випромінювань малопотужних передавачів в смузі частот від 180 Гц до 2 ГГц і вище.

Коефіцієнт якості шумового сигналу приладу - не менше 0,8.

Спектральна щільність напруги електричного Еш і магнітного Нш компонентів електромагнітного поля шуму (дБ / мкВ ⋅ м - 1 кГц -0,5) приладу відносно 1 мкВ на відстані 1 м від антени:

У діапазоні від 0,00018 до 100 МГц - не менше 65 дБ

У діапазоні від 100 до 100 МГц - не менше 70 дБ

У діапазоні від 500 до 1200 МГц - не менше 70 дБ

У діапазоні від 1200 до 2000 МГц - не менше 70 дБ.

Коефіцієнт межспектральних кореляційних зв'язків у смузі частот шумового сигналу приладу - не більше 6 дБ.

Прилад забезпечує регулювання рівня шумового сигналу на величину не менше 20 дБ.

Максимальне інтегральне значення вихідної потужності приладу не менше 10 Вт

Прилад має вбудовану систему автоматичного контролю функціонування і звукову індикацію Целестное випромінюваних антен.

Електроживлення приладу здійснюється від мережі змінного струму напругою 220 В плюс 22 В мінус 33 В, частотою 50 ± 1 Гц.

5. Антивірусна програма Kaspersky Internet Security

Рис. 5.5 Логотип антивірусної програми Kaspersky Internet Security.

Kaspersky Internet Security – рішення для забезпечення оптимального рівня безпеки. Інноваційний гібридний захист миттєво знешкоджує шкідливі програми, спами та інші інтернет-загрози, економлячи ресурси комп’ютера за рахунок комбінацій антивірусних технологій. Забезпечує рішення по захисту домашнім користувачам та корпоративним мережах. Продукти компанії містять рішення для всіх популярних операційних систем (Windows, Linux, Mac и т.д.).

6. Лінійно – інтерактивні ДБЖ типу VCL.

Рис. 5.6 Лінійно-інтерактивні ДБЖ

Джерело безперебійного живлення (ДБЖ) серії VCL виробництва Компанії GE (General Electric) являє собою Пристрій, Виконання за лінійно-інтерактівної технології и призначення для захисту Вашого чутлівого електронного обладнання (Наприклад, комп'ютери и телекомунікаційні системи) від будь-якіх тіпів перешкоду в електромережі, включаючі ПОВНЕ знікнення напруги.
