Выбор технологических баз. На основе анализа технических требований к детали и условий ее эксплуатации принимаются технологические базы для всех операций при механической ее




На основе анализа технических требований к детали и условий ее эксплуатации принимаются технологические базы для всех операций при механической ее обработке.

Отбор требований точности.

Цель: выявить размеры и требования положения поверхностей, к которым предъявляется высокая точность и которые можно обеспечить лишь за счёт системы базирования.

Наибольшее внимание надо уделять связям. Связи бывают трёх видов:

1. Отклонение от соосности отверстия Ø24К7 относительно отверстия Ø24К7 не более 0,05 мм.

2. Смешанная связь: между наружной поверхности Ø30 и внутренней поверхности Ø21.

Анализ обеспечения требований точности.

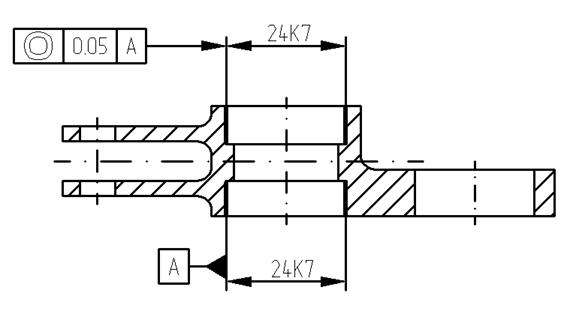

Отклонение от соосности отверстия Ø24К7 относительно отверстия Ø24К7 не более 0,05 мм.



Рисунок 1.6 – Требование точности

Рассмотрим несколько вариантов требования точности

Различают следующие требования точности:

1. Обработка за один установ

Рисунок 1.7 – Вариант обработки 1

Достижение точности за один установ экономически нецелесообразно и технически невозможно.

2. Обработка по принципу совмещения баз (2 вар.)

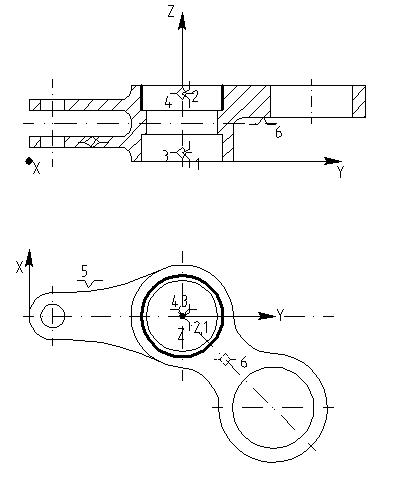

Рисунок 1.8 – Вариант обработки 2



Точка 1 – лишает перемещения вдоль оси Z, с=∆

Точка 2 – лишает поворота вокруг оси Y,

Точка 3 – лишает поворота вокруг оси X,

Точка 4 – лишает перемещения вдоль оси X, a=∆1

Точка 5 – лишает поворота вокруг оси Z,

Точка 6 – лишает перемещения вдоль оси Y, a=∆2

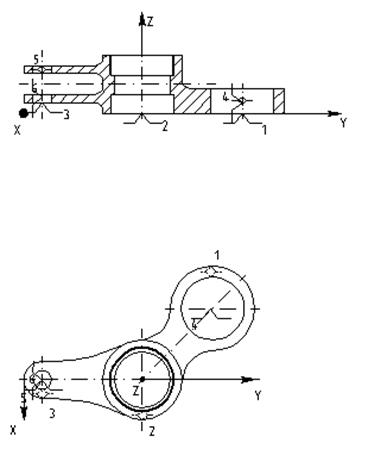

Рисунок 1.9 – Вариант обработки 3



Точка 1 – лишает перемещения вдоль оси Z, с=∆

Точка 2 – лишает поворота вокруг оси Y,

Точка 3 – лишает поворота вокруг оси X,

Точка 4 – лишает перемещения вдоль оси X, a=∆1

Точка 5 – лишает поворота вокруг оси Z,

Точка 6 – лишает перемещения вдоль оси Y, a=∆2

3. Обработка по принципу постоянства баз

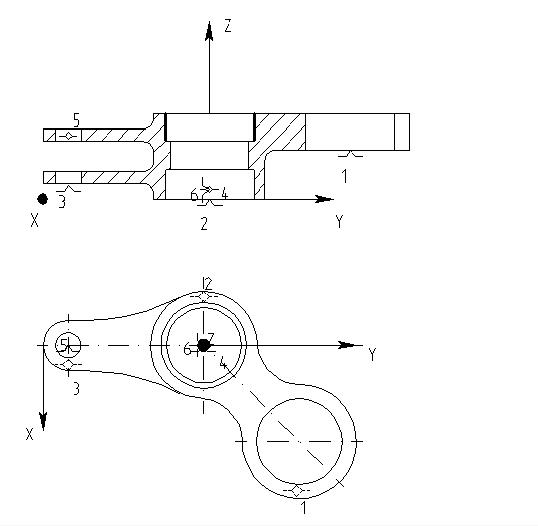

Рисунок 1.10 – принцип постоянства баз а)



Точка 1 – лишает перемещения вдоль оси Y, b=∆2

Точка 2 – лишает поворота вокруг оси X,

Точка 3 – лишает перемещения вдоль оси X, a=∆1

Точка 4 – лишает поворота вокруг оси Y,

Точка 5 – лишает поворота вокруг оси Z,

Точка 6 – лишает перемещения вдоль оси Z, с=1,41∆3

Рисунок 1.11 – принцип постоянства баз а)



Точка 1 – лишает перемещения вдоль оси Y, b=∆2

Точка 2 – лишает поворота вокруг оси X,

Точка 3 – лишает перемещения вдоль оси X, a=∆1

Точка 4 – лишает поворота вокруг оси Y,

Точка 5 – лишает поворота вокруг оси Z,

Точка 6 – лишает перемещения вдоль оси Z, с=1,41∆3

Таблица 1.4 Сравнение вариантов обеспечения точности при выборе технологических баз

Принципы базирования Номер варианта Кол-во операций, обеспечивающих точность Характер погрешностей Точность, простота приспособления
Опорные точки по вариантам
с tgα tgβ b tgγ а
Одна операция Один установ   Одна
Совмещения баз   Одна             1+2
Δ Δ/30 Δ/76 Δ Δ/76 Δ
Совмещения баз   Одна             2+4
Δ Δ/15 Δ/76 Δ Δ/36 Δ
Постоянства баз   Одна             5+1
Δ Δ/22 Δ/22 Δ Δ/30 Δ
Вторая
Δ Δ/22 Δ/22 Δ Δ/30 Δ
Σ 1,41Δ 1,41Δ/22 1,41Δ/22 1,41Δ 1,41Δ/30 1,41Δ



Вывод. Из таблицы 2.4.1 следует, что лучший вариант 2,так как обеспечивает высокую точность базирования (первое место) и удобные, устойчивые базовые поверхности (второе место).
