Гідравлічний прес-брикетувальник

Широкого застосування у виробництві брикетів набув гідравлічний прес-брикетувальник. Застосовується прес для сипучих матеріалів.

Процес пресування здійснюється за допомогою двох гідравлічних приводів, які здійснюють циклічний рух вперед і назад подаючи сировину в матрицю.

Гідравлічний прес-брикетувальник формує циліндричні брикети заданого розміру. Ці преси зазвичай працюють в невеликому діапазоні операційних циклів. Залежно від застосовуваних силових гідравлічних приводів і матриці продуктивність може коливатися від кількох десятків до сотень кг/годину. Продуктивність залежить від властивостей пресуємого матеріалу (вміст вологи, в’язкості, температури тощо). Даний прес створює імпульсний вплив на частки матеріалу, що підлягає брикетуванню.

Основним недоліком даного обладнання є складність будови, переваги – висока продуктивність, ергономічність, у порівнянні з іншим аналогічним обладнанням характеризується відносно невеликою вагою.

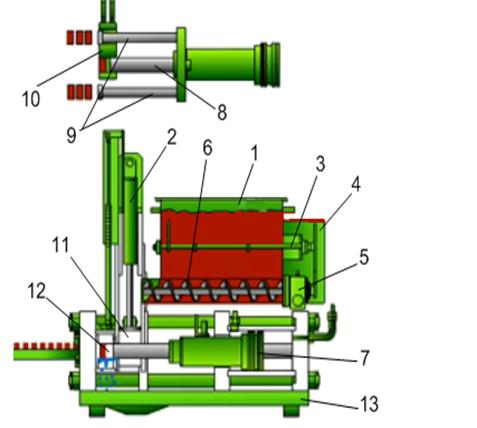

Рис.1.15 Схема гідравлічного преса-брикетувальника.

1 - бункер для сировини, 2 - гідропривод попереднього ущільнення, 3 - електромагнітні клапани, 4 - пульт керування, 5 – привод шнеку, 6 - шнек, 7 - основний гідропривод, 8 - пресуючий шток, 9 - транспортуючі штоки, 10 - транспортуюча плита, 11 - камера попередньго пресування, 12 – камера основного пресування, 13 – станина.

Принцип роботи гідравлічного преса-брикетувальника

а.		З бункера 1 за допомогою шнека 6 сировина подається до камери попереднього пресування 11.
б.		За допомогою гідроциліндра 2 в камері попереднього пресування 11 відбувається підпресування сировини.
в.		Підпресована сировина потрапляє в камеру основного пресування 12, де під час робочого ходу пресуючого штоку 8 основного гідроприводу та транспортуючої плити 10 відбувається формування брикету.
г.		Брикет сформовано.
д.		При холостому ході пресуючого штоку 8 транспортуюча плита переміщує готовий брикет, який при наступному робочому циклі виштовхується на конвеєр за допомогою транспортуючих штоків 9.
