Сплошные колонны

Обычно сечение сплошной колонны проектируют в виде широкопо­лочного двутавра, прокатного или сварного, наиболее удобного в изго­товлении с помощью автоматической сварки и позволяющего просто осуществлять примыкание поддерживаемых конструкций. Различные типы сечений сплошных колонн показаны на рис.

Чтобы колонна была равноустойчивой, гибкость ее в плоскости оси х должна быть равна гибкости в плоскости оси у.

Прокатный двутавр вследствие незначительной ширины его полок меньше всего отвечает требованию равноустойчивости и по­этому применяется редко.

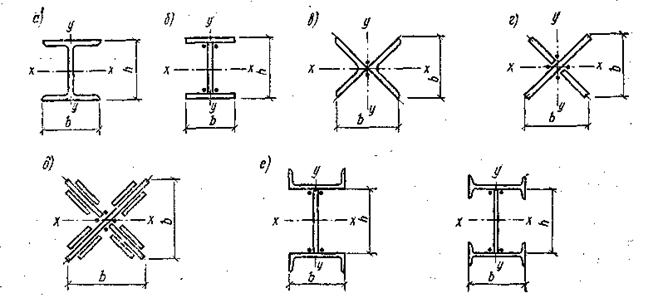

Рис. Типы сечений сплошных колонн

У прокатного широкополочного двутавра (рис. а) может быть b = h, что не удовлетворяет условию равноустойчивости, но все же дает сечение, вполне пригодное для колонн.

Сварные колонны, состоящие из трех листов (рис. б), достаточ­но экономичны по затрате материала, так как могут иметь развитое сечение, обеспечивающее колонне необходимую жесткость. Сварной двутавр является основным типом сечения сжатых колонн.

Автоматическая сварка обеспечивает дешевый, индустриальный спо­соб изготовления таких колонн.

Равноустойчивыми в двух направлениях и также простыми в изго­товлении являются колонны крестового сечения. При небольших нагрузках они могут составляться из двух уголков крупного калибра (рис. в); из трех листов свариваются тяжелые колонны (рис. г).

Простыми, но ограниченными по площади и менее экономичными по расходу стали получаются колонны из трех прокатных профилей (рис. 8.2, е).

При заполнении стальной трубы бетоном получается эффективная комплексная конструкция (трубобетонная), в которой труба является оболочкой, стесняющей поперечные деформации заключенного внутри бетонного цилиндра. В этих условиях работы прочность бетона на сжа­тие значительно увеличивается, исключаются потери местной устойчиво­сти трубы и коррозии внутренней ее поверхности.

Трубы могут быть из малоуглеродистой, и из низколегированной стали, бетон приме­няют высоких марок - от 250 до 500 и выше.
