Сквозные колонны
|
|
|
|
Стержень сквозной центрально-сжатой колонны обычно состоит из двух ветвей (швеллеров или двутавров), связанных между собой решетками (рис. а-в). Ось, пересекающая ветви, называется материальной; ось, параллельная ветвям, называется свободной. Расстояние между ветвями устанавливается из условия равноустойчивости стержня.

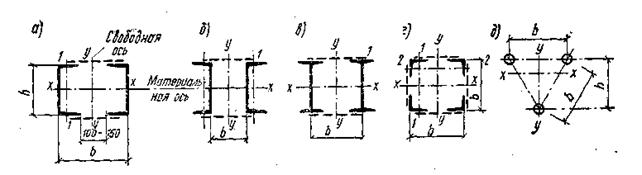

Рис. Типы сечений сквозных колонн
Швеллеры в сварных колоннах выгоднее ставить полками внутрь (рис. а), так как в этом случае решетки получаются меньшей ширины и лучше используется габарит колонны.
Более мощные колонны могут иметь ветви из прокатных или сварных двутавров (рис. в).
В сквозных колоннах из двух ветвей необходимо обеспечивать зазор между полками ветвей (100-150 мм) для возможности окраски внутренних поверхностей.
|
|
|
|
