Железобетонные колонны

Колонны в системе каркаса воспринимают вертикальные и горизонтальные постоянные и временные нагрузки. Для массового индустриального строительства разработаны типовые конструкции сборных железобетонных колонн для зданий с опорными мостовыми кранами и для бескрановых зданий.

Железобетонные колонны для зданий с мостовыми кранами имеют консоли для опирания подкрановых балок. Для бескрановых зданий применяют колонны без консолей.

По расположению в системе здания колонны делят на крайние (расположенные у наружных продольных стен), средние и торцовые (расположенные у наружных поперечных (торцовых) стен).

Для бескрановых зданий высотой от 3 до 14.4 м разработаны колонны постоянного сечения (рис. 7). Размеры сечения колонн зависят от нагрузки и длины колонн, их шага и расположения (в крайних или средних рядах) и могут быть квадратными (300х300, 400х400 мм) или прямоугольными (от 500х400 до 800х400 мм). В фундаменты их заглубляют на 750 - 850 мм.

Рис. 7. Типы железобетонных колонн для бескрановых зданий

Для зданий с опорными мостовыми кранами легкого, среднего и тяжелого режимов работы и грузоподъемностью до 300кН разработаны колонны переменного сечения высотой от 8.4 до 14.4 м (рис.8), а для зданий с кранами грузоподъемностью до 500кН – двухветвевые колонны высотой от 10.8 до 18 м (рис.9).

Размеры колонн переменного сечения в подкрановой части составляют от 400х600 до 400х900 мм, в надкрановой – 400х280 и 400х600 мм. Колонны двухветвевые имеют размеры в подкрановой части 500х1400 и 500х1900, а отдельных ветвей – 500х200 и 500х300 мм.

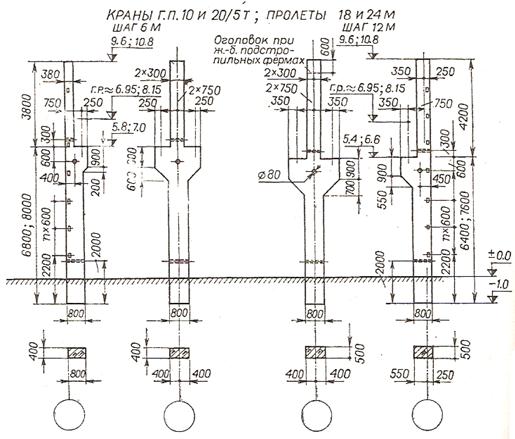

Рис. 8. Типы сплошных железобетонных колонн для зданий с

мостовыми опорными кранами

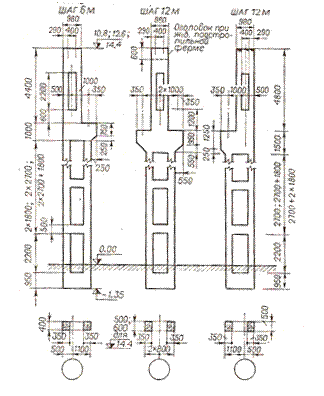

Рис. 9. Типы двухветвевых железобетонных колонн для зданий

с мостовыми опорными кранами

В зданиях с тремя и более кранами в пролете для безопасности персонала, обслуживающего краны и подкрановые пути, предусматривают сквозные проходные галереи вдоль подкрановых путей в уровне верха подкрановых балок размером 0.4х2.2 м (рис.10).

Рис. 10. Двухветвевые железобетонные колонны

с проходами в уровне крановых путей

В железобетонных колоннах имеются стальные закладные элементы для крепления стропильных конструкций, подкрановых балок, стеновых панелей (в крайних колоннах) и вертикальных связей (в связевых колоннах). В местах опирания стропильных конструкций и подкрановых балок через стальные листы пропущены анкерные болты.

В зданиях с подстропильными конструкциями длину колонн принимают на 600 мм меньше (см рис. 8,9,10).
