Колонны фахверков

Помимо основных колонн в зданиях предусматривают фахверковые колонны, устанавливаемые в торцах зданий и между основными колоннами крайних продольных рядов при шаге 12 м и длине стеновых панелей 6 м. Предназначены они для восприятия ветровых усилий и массы стен.

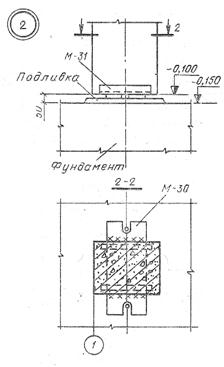

Фахверковые колонны шарнирно крепят к фундаменту сваркой закладных деталей колонны и опорного листа, установленного поверху фундамента строго по осям (узел 2, рис.11). Колонны фахверка крепят к конструкциям покрытия с помощью листового шарнира (узел 1, рис.11). Такое соединение обеспечивает передачу ветровых нагрузок на каркас здания и устраняет вертикальные воздействия покрытия на колонны фахверка.

Унифицированные железобетонные колонны для торцового фахверка двух типов (I и II) применяются в случаях, приведенных в таблице 1. В остальных случаях применяют стальные колонны фахверков. Конструкции колонн приведены на рис. 11.

Таблица 1

Высота Н, м	Вид железобетонных несущих конструкций покрытия
балки	фермы
3 – 4,2	I	-
4,8 – 6	II
7,2 – 9,6	II

Колонны типа I имеют постоянное поперечное сечение по высоте (h = 300 мм), что позволяет размещать их верхнюю часть в зазоре между торцовой стеной и пристенной балкой покрытия и крепить их к верхнему поясу балки с помощью листового шарнира (узел 1, рис. 11).

Колонны типа II имеют переменное сечение по высоте (Н_в и Н_н, рис. 11). Верхняя часть колонны (Н_в) имеет такое же сечение, как и колонны типа I (h=300мм) и крепится к верхнему поясу стропильной балки аналогично колоннам типа I (узел 1, рис.11).

Подкрановые балки с уложенными по ним рельсами образуют пути движения мостовых кранов и, прочно соединенные с колоннами, придают каркасу здания дополнительную пространственную жесткость.

Железобетонные подкрановые балки имеют тавровое (при шаге колонн 6 м) и двутавровое (при шаге колонн 12 м) сечения с утолщением стенок на опорах. Развитая в ширину полка балок обеспечивает усиление сжатой зоны, воспринимает поперечные горизонтальные крановые нагрузки и упрощает крепление крановых рельсов. Размеры балок зависят от величины пролета и грузоподъемности крана (рис.12).

Железобетонные подкрановые балки применяются в зданиях с опорными мостовыми кранами грузоподъемностью до 300 кН, с шагом основных колонн 6 и 12 м. По месту расположения в здании балки делят на торцовые, рядовые и у температурных швов.

Тип I Тип II

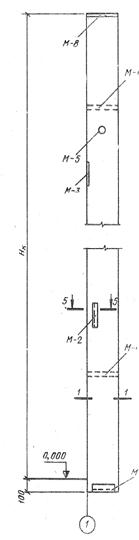

Рис. 11. Конструкции колонн фахверков

Крепление подкрановых балок к консолям колонн осуществляется на анкерных болтах, пропущенных через опорный лист, приваренный к закладной пластине консоли. Верхний пояс балки крепят к колонне с помощью вертикального листа, приваренного к закладным деталям. Рельсы с подкрановыми балками соединяют стальными лапками, расположенными через 750 мм. Для снижения шума от кранов и уменьшения динамических нагрузок на балки под рельсы укладывают упругие прокладки. Во избежание ударов мостовых кранов о колонны торцового фахверка на концах подкрановых путей устраивают стальные упоры, снабженные амортизаторами – буферами из деревянного бруса (рис. 13).

а б

аа

в

Рис. 12. Железобетонные подкрановые балки:

а – Q = 100кН; L ≤ 24м; а = 6м; Н = 8,4м;

б – Q ≤ 300кН; L ≤ 30м; а = 6м; Н = 9.6-18м;

в – Q ≤ 300кН; L ≤ 30м; а = 12м; Н = 9.6-18м;

а б

бббббббб

Рис. 13. Крепление подкрановых балок к колоннам:

а – рядовая балка; б – торцевая балка
