Машини для підготовчих робіт

КЛАСИФІКАЦІЯ

МАШИНИ ДЛЯ ЗЕМЛЯНИХ РОБІТ

Лекція 8

Земляні роботи належать до найбільш масових процесів бу­дівництва, зокрема для спорудження 1 м³ промислового або цивільного приміщення їх доводиться виконувати відповідно понад 1,5-2,0 та 0,5 м³.

Вартість земляних робіт становить 10 - 15% повної вар­тості робіт. У процесі будівництва виконують різні земляні роботи: розробку виїмок — котлованів, траншей; зведення на­сипів — підсипання території, шляхового полотна та ін.; плану­вання поверхні, засипання траншей і котлованів; ущільнення ґрунту.

Передпочатком земляних робітінколи потрібні підготовчі роботи з очищення території від рослинності та валунів, розпу­шування твердого ґрунту. Для виконання земляних робіт розрізняють такі машини:

для підготовчих робіт (кущорізи, викорчовувачі, розпушувачі та ін.);

землерийно-транспортні (бульдозери, скрепери, грейдери, авто­грейдери і грейдер-елеватори); екскаватори (циклічної та безперервної дії); для гідравлічної розробки ґрунту (гідромонітори і землесоси); буріння скважин; розробки мерзлих ґрунтів та їх ущільнення.

Підготовчі роботи — це очищення будівельного майданчика від лісу і чагарників, каміння, будівельного сміття, а також корчування пеньків, розпушування гірських порід, мерзлих і твердих ґрунтів.

Кущорізи призначені для зрізання чагарників і дерев з діамет­ром стовбурів 20 - 40 см. Кущорізи бувають ножові й фрезерні. Найчастіше застосовують ножові. Кущоріз (рис. 8.1.) являє собою гусеничний трактор 1, на якому навішено робоче обладнання. Ходові візки трактора шарнірно з'єднані з П- подібною рамою 2, її можна піднімати й опускати гідроциліндрами 7. До неї за допомогою сферичного шарніра 3 прикріплено робочий орган кущоріза - клиновидний відвал 6. На його нижній частині є ножі 4 частіше з пилкоподібним різальним краєм. За відвалом

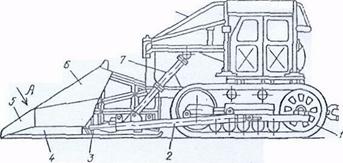

Рис. 8.1. – Схема кущоріза:

1 - трактор; 2 - П-подібна рама; 3 - сферичний шарнір; 4 - ножі; 5 - кріплення; 6 - клиновидний відвал; 7 - гідроциліндри піднімання та опускання відвалу;8 - загорожа

встановлені лижі, які обмежують заглиблення відвалу. Централь­на частина відвалу має додаткове кріплення 5. Для захисту машини від дерев, що падають, передбачено загорожу 8. Прироботі відвал кущоріза опускається на ґрунт, машина пересу­вається вперед, зрізаючи чагарник та дрібнолісся й відсуваючи їх убік. Залежно від умов роботи проводять один або кілька про­ходів одним слідом. При коротких захватах роботу здійснюють човниковим способом без розворотів. При значній довжині май­данчика, що очищається, машина працює з розворотами. Про­дуктивність ножових кущорізів Ї 1000 - 14000 м/год при середній швидкості руху 3 - 4 км/год та ширині захвату понад 3,6 м.

Викорчовувачі (викорчовувачі-збирачі) використовують для викорчовування пеньків діаметром понад 0,45м, каміння масою понад 3000 кг, кореневих систем, чагарників, дрібнолісся та транспортування їх у межах підготовленого майданчика, їх виго­товляють на базі трактора. Робочий орган — ґратчастий або суцільний відвал, нижня частина якогомає зубці, їх занурюють у ґрунт і при переміщенні заводять підкамінь чи пеньок, а згодом, піднімаючи робоче обладнання, викорчовують. Викорчовувачі навішують на гусеничні трактори тягового класу 30 - 350, потужністю 50 - 390 кВт. За 1 год викорчовують 45 - 55 пеньків, прибирають 15 - 20 м³ каміння, згрібають зрізані дерева, чагар­ники, викорчувані пеньки та каміння на площі 2500 - 4000м².

Розпушувачі призначені для шарового розпушування твердих і мерзлих ґрунтівіз наступноюїх розробкою іншими видами машин. Найчастіше виготовляютьяк навісне обладнання, розта­шоване в задній частині гусеничного трактора.Їх класифікують за тяговим зусиллям базового трактора та його потужністю; легкі (тягове зусилля 30 - 100 кН, потужність двигуна базового тракто­ра—до 120 кВт), середні (100-150 кН, 120 - 150 кВт), важкі (250 КН, 300 - 500 кВт); надважкі (500 кН, 550 - 1000кВт).

За конструкцією навісного обладнання розрізняють розпушу­вачі триланкові, паралелограмні нерегульовані й регульовані (рис. 8.2). У будь-якому випадку до корпусу заднього моста трактора міцно прикріплена рама, шарнірно з'єднана з пово­ротним елементом 2. У триланкових розпушувачів до цього елемента приварено поперечну балку 6, у паралелограмних вона має шарнірне з'єднання, у нерегульованих — додатково крі­питься тягою 8, а в регульованих - гідроциліндрами 9. Гід­роциліндри 7 призначені для піднімання та опускання попереч­ної балки. На ній змонтовано корпуси 5, в яких установлено розпушувальні стояки 4. На одному розпушувачі може бути від одного до п'яти таких стояків (залежно від конструкції). Корпуси часто кріплять до поперечної балки за допомогою вертикальної осі. При роботі розпушувача, коли стояк защемлений у ґрунті, а одна з гусениць пробуксовує, це зменшує поперечні і скручу-вальні навантаження на стояк. На стояках є змінні наконечники З, виготовлені з матеріалу, стійкого до абразивного зношування. Найпростіша — триланкова схема, найскладніша — паралелограмна регульована. Однак при заглибленні стояків кут різання в триланковій схемі змінюється, а в паралелограмній залишається постійним. У паралелограмній регульованій його можна змі­нювати з кабіни оператора гідроциліндрами 9. Це підвищує продуктивність розпушувачів. Руйнування порід та ґрунтів від­бувається при поступальному русі машини й одночасному при­мусовому заглибленні стояків до заданої позначки. У процесі розпушування кожний стояк розробляє канавку, яка розши­рюється у верхній частині, при цьому масив розділяється на окремі брили, які згодом розробляють, транспортують і ванта­жать іншими машинами.
