Токарно-револьверный станок 1Г340П

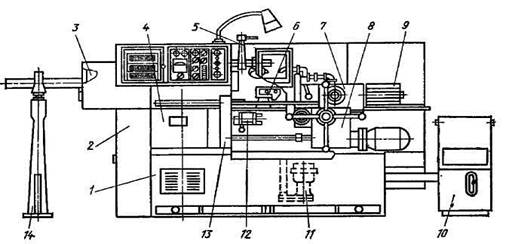

Станок 1Г340П (рис 3.6) является универсальным токарно-револьверным станком. Он может быть прутковым или патронным и на нем можно выполнять работы, требующие последовательного применения различного режущего инструмента (черновое и чистовое точение, сверление, растачивание, зенкерование, развертывание, нарезание резьбы и т. п.). Рис. 3.6. Токарно-револьверный станок 1Г340П: 1 - станина; 2 - коробка скоростей; 3 - механизм зажима и подачи прутка; 4 - коробка подач; 5 - резьбонарезное устройство; 6 - копировальное устройство, 7 - револьверный суппорт; 8 - фартук револьверного суппорта; 9 - барабан упоров револьверной головки; 10 - насосная установка; 11 - станция охлаждения; 12 - передний барабан упоров; 13 - редуктор; 14 - стойка Его применяют в условиях серийного производства. Станок 1Г340П относят к револьверным станкам с горизонтальной осью револьверной головки. Ось вращения головки расположена ниже оси шпинделя и параллельна ей. Револьверная головка имеет 16 гнезд, в которых с помощью державок крепят режущий инструмент. Этот станок не имеет бокового (поперечного) суппорта. Револьверная головка получает продольную и поперечную (круговую) подачи. Автоматическое переключение частоты вращения шпинделя и подач суппорта при смене позиций револьверной головки в соответствии с программой, заданной на штекерной панли пульта управления, значительно повышает производительность работы на станке и удобство его обслуживания. Для наладки и обработки мелких партий деталей предусмотрено ручное управление станком. Техническая характеристика станка Наибольший диаметр обрабатываемого прутка, мм… 40; Наибольшая длина прутка, мм....3000; Наибольший диаметр заготовки, устанавливаемой над станиной, мм...400; Наибольшая подача прутка, мм...100; Расстояние от переднего торца шпинделя до револьверной головки, мм; (наименьшее...120, наибольшее...630); Число частот вращения шпинделя: (прямое...12, обратное... 6);
Частота прямого вращения шпинделя, мин-1: (прутковое исполнение...45-2000, патронное исполнение...36-1600, скоростное исполнение...56-2500); Число подач револьверного суппорта: (продольных…12 (0,035-1,6 мм/об), поперечных...12 (0,02-0,8 мм/об) Движения в станке. Главное движение - вращение шпинделя (рис. 3.7) осуществляется от электродвигателя М (N = 6,0/6,2 кВт; п = 960/1440 мин-1) через коробку скоростей. На станке применена унифицированная автоматическая коробка скоростей типа АКС (рис. 3.8). Вращение от электродвигателя на входной вал 4 коробки скоростей и с выходного вала 1 на шпиндель передается плоскозубчатыми ременными передачами, В коробке скоростей с четырьмя валами имеется пять электромагнитных муфт 2 (ЭТМ-114) и 3 (ЭТМ-104), которые, включаясь попарно, дают на выходном валу 12 ступеней частоты вращения (с учетом двух-скоростного электродвигателя). Частоты вращения можно переключать на ходу и под нагрузкой. Торможение выходного вала в коробке скоростей осуществляется одновременным включением муфт на этом валу при отключенных остальных муфтах. Реверсирование шпинделя осуществляется электродвигателем. Уравнение кинематической цепи для минимальной частоты вращения шпинделя (см. рис. 3.7): Продольная подача револьверного суппорта осуществляется от выходного {IV) вала коробки скоростей через плоскозубчатые ременные передачи d5 / d6 и d7 / d8 коробку подач и механизм фартука.

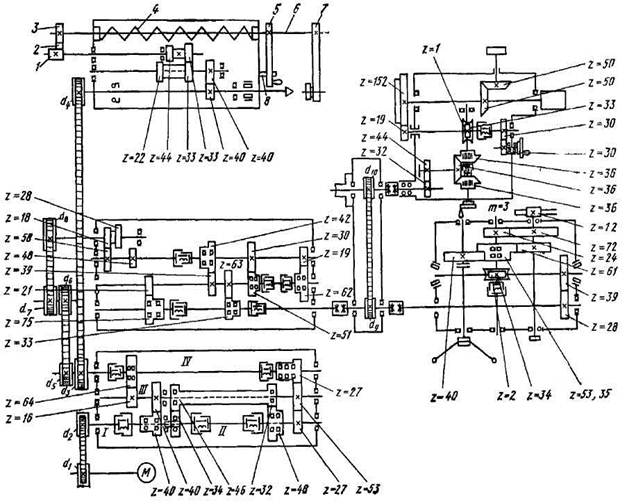

Рис 3.7 Кинематическая схема станка 1Г340П Коробка подач (рис. 3.9) с ведущим валом 2 имеет пять электромагнитных муфт 3 типа ЭТМ и блок зубчатых колес 1 (z = 18, z = 28), что обеспечивает 12 подач револьверного суппорта в двух диапазонах (по шесть автоматических подач). Уравнение кинематической цепи минимальной продольной подачи (см. рис. 3.7):
Продольные перемещения револьверного суппорта вручную осуществляют штурвалом при соответствующем положении муфт в механизме фартука. Схемой станка предусмотрена возможность переключения скоростей и подач вручную переключателями, установленными на пульте управления, н автоматически установкой штекера в соответствующее гнездо на штекерной панели. Поперечная (круговая) подача осуществляется от шпинделя станка до ходового вала по той же кинематической цепи, что и при продольной подаче, а далее через плоскозубчатую ременную передачу d9 / d10, цилиндрическую пару 32 / 44, конический реверсивный механизм (z = 36; z = 36; z = 36), червячную передачу 1 / 33 и зубчатую передачу 19/152 на револьверную головку, при вращении которой происходит поперечная (круговая) подача. Уравнение кинематической цепи минимальной поперечной (круговой)

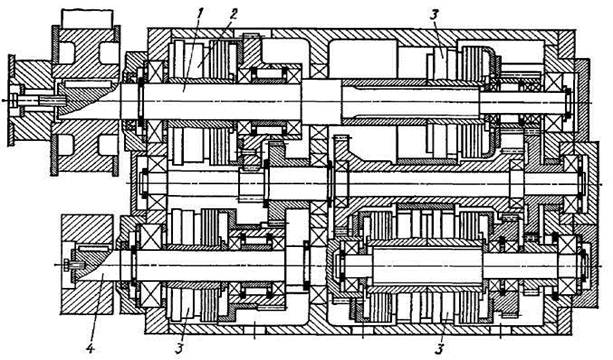

Рис. 3.8. Автоматическая коробка скоростей- АКС подачи: где R - радиус окружности центров инструментальных гнезд, мм (для данного станка R = 100 мм). Копировальное устройство предназначено для продольного и поперечного копирования. Для этого на револьверной головке закрепляют специальную державку с роликом, который упирается в копировальную линейку. Копировальную линейку устанавливают под необходимым углом к горизонтали и закрепляют в этом положении. Продольное копирование осуществляется при продольной подаче револьверного суппорта, при этом ролик державки движется по наклонной линейке и поворачивает вокруг оси револьверную головку вместе с резцом, сообщая ему поперечную подачу. Ролик прижимается к поверхности копировальной линейки силой резания. При одновременном осуществлении резцом продольной и поперечной подач на детали образуется коническая или иная фасонная поверхность. При поперечном копировании включается поперечная подача, а продольное перемещение суппорта происходит под действием копирной линейки. Резьбонарезное устройство предназначено для нарезания по копиру 1 (см, рис. 3.7) резцами или гребенками наружных и внутренних резьб различных шагов. От шпинделя через кинематическую цепь с передаточным отношением или
Рис. 3.9. Коробка подач вращение передается на сменный копир. При передаточном отношении i2 = 1 шаг нарезаемой резьбы равен шагу резьбы установленного копира 1, а при передаточном отношении i1 == половине этого шага. Для нарезания резьбы нужно опустить рычаг 5 до упора винта этого рычага в планку 8. Вместе с рычагом 5 поворачиваются суппорт 7 и рычаг 3 с закрепленной на нем резьбовой губкой 2 и грузом. При этом резьбовая гребенка, закрепленная на суппорте, занимает положение, нужное для нарезания резьбы, а резьбовая губка 2, перемещаясь по резьбе копира 1, будет двигать в осевом направлении штангу 6, рычаг 5 и суппорт 7, обеспечивая продольную подачу инструмента на шаг нарезаемой резьбы. Продольное перемещение суппорта 7 ограничено упором, который прикреплен к рычагу 5. В результате действия упора рычаг 5 и губка 2 поднимаются над резьбой копира 1, и штанга 6 под действием пружины 4 возвращается в правое положение. Нарезание резьбы происходит за несколько рабочих ходов. Перед каждым следующим ходом резьбовую гребенку нужно подавать в поперечном направлении.
