Лобовые и карусельные станки

Лобовые станки. Для обработки коротких заготовок большого диаметра и не­большой длины типа шкивов, больших зубчатых колес, маховиков в индивидуальном производстве и в ремонтных мастерских при­меняют токарные лобовые станки.По внешнему виду они отличаются от токарных станков срав­нительно малой длиной и большим (до 4 м) диаметром планшайбы, а также отсутствием задней бабки. На рис. 3.5 приведены лобовые станки с суппортом, установ­ленным на одной станине со шпиндельной бабкой (рис. 3.5, а) и с обособленным суппортом (рис 3.5, б).

Станки состоят из следующих основных узлов: передней бабки 1 с коробкой скоростей и главным электродвигателем 2, планшайбы 3, суппорта 4. Станок с общей станиной имеет коробку подач 5, передающую движение на ходовой вал 6. Станки с обособленным суппортом предназначены для обра­ботки особо крупных деталей, превышающих диаметр планшайбы. Для этого в фундаменте под планшайбой делают

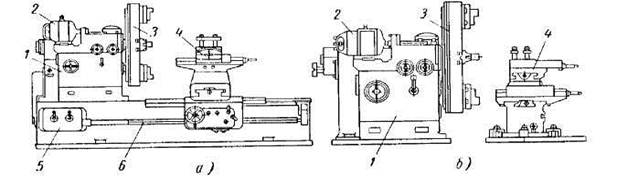

Рис. 3.10. Лобовые токарные станки:

а - со станиной; б - без станины

выемку. Привод подачи суппорта такого станка осуществляется или от отдельного двигателя, или храповым устройством от шпинделя станка.

В настоящее время ввиду невысокой точности, сложности уста­новки заготовки, а также низкой производительности лобовые станки применяют редко; их вытеснили более совершенные кару­сельные станки.

Карусельные станки применяют для обработки тяжелых де­талей большого диаметра и сравнительно небольшой длины; на них можно производить почти все виды токарных работ. Го­ризонтальное расположение плоскости круглого стола (план­шайбы), на котором крепится заготовка, значительно облегчает ее установку и выверку, что весьма затруднено при обработке больших тяжелых заготовок на токарных и токарно-лобовых стан­ках.

Карусельные станки выпускаются одностоечными с планшай­бой диаметром до 1,6 м и двухстоечными с более крупными план­шайбами для обработки деталей диаметром до 18 м и более; име­ются токарно-карусельные станки, на которых можно обрабаты­вать детали диаметром до 24 м.

Токарно-карусельные станки применяют для обработки тяжелых дета­лей большого диаметра и сравнительно небольшой длины. На этих стан­ках можно выполнять почти все токарные операции. Горизонтальное расположение плоскости круглого стола (планшайбы), на котором закрепляется заготовка, значительно облегчает ее установку и выверку. Кроме того, шпиндель разгружен от изгибающих сил, что обес­печивает более высокую точность обработки деталей. Токарно-кару­сельные станки изготовляют двух типов; одностоечные и двухстоечные. Станки с планшайбой диаметром до 1600 мм

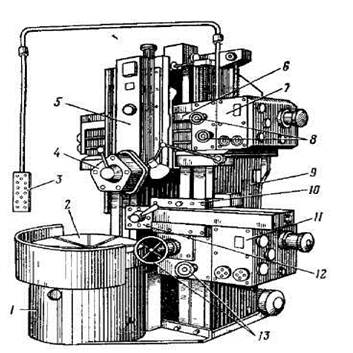

Рис. 3.11. Токарно-карусельный одностоечный станок

обычно одностоечные, а станки с планшайбами большего диаметра - двухстоечные.

Токарно-карусельный станок мод. 1512. Станок универсальный, предназ­начен для токарной обработки крупных деталей типа корпусов, маховиков и т. п. Общий вид одностоечного токарно-карусельного станка показан на рис. 3.11. Станина 1 жестко скреплена со стойкой 9, имеющей вертикальные направляющие для перемещения по ним траверсы 6 и бокового 10 суппорта с четырех -местным резцедержателем 12. На станине на круговых направ­ляющих расположена планшайба 2 для установки на ней обрабатываемых деталей или приспособлений. Коробка скоростей размещена внутри ста­нины. На горизонтальных направляющих траверсы может перемещаться вертикальный револьверный суппорт 5 с пятипозиционной револьверной головкой 4. Привод подач револьверного суппорта и бокового суппорта 10 осуществляется от коробки подач 7 и 11. Перемещения револьверного суппорта вручную производят маховичками 8, а бокового суппорта маховичками 13.

Рис. 3.12. Двухстоечный токарно-карусельный станок мод. 1525

Двухстоечные токарно-карусельные станки выпускаются мод. 1520, 1Л525 1525, 1Л532, имеющих унифицированные узлы и отличающихся в основ­ном своими габаритными размерами, массой и размерами обрабаты­ваемых деталей.

Общий¹ вид токарно-карусельного станка мод. 1525 показан на рис. 3.12. Станок имеет следующие основные узлы: стол 1, планшайбу 2, стойки 5 и 11, скрепленные между собой балкой 10. По вертикальным направляющим стоек с помощью вертикальных ходовых винтов 6 и 12 от отдельного электродвигателя может перемещаться траверса 8. По горизонтальным направляющим могут перемешаться два вертикальных револьверных суппорта 7 и 9. Суппорты приводятся в движение двумя одинаковыми коробками подач 4 и 13. В обычном исполнении станок не имеет бокового суппорта. С подвесной кнопочной станции 3 производят дистанционно управление станком. Маховичками 14 осуществляют ручное перемещение суппортов. Коробки скоростей и подач оснащены электромагнитными муфтами, которые облегчают управление станком и работу суппортов станка по упорам.

По особому заказу для станка могут быть поставлены боковой cynnopт с коробкой подач; правый вертикальный неповоротный суппорт; приспособление для обработки фасонных поверхностей; приспособлении для нарезания резьб; приспособление для

Рис. 3.13. Стол токарно-карусельного станка

Техническая характеристика станка

Размеры обрабатываемой детали, мм: (диаметр... 2500, высота... 1600); Число суппортов... 2; Число частот вращения планшайбы... 18; Пределы частот вращения планшайбы, об/мин...1,6 – 80; Число подач суппортов... 18; Пределы подач суппортов, мм/об... 0,09-16.

работы по упорам.

Стол станка. На рис. 3.13 показана конструкция стола рассматривае­мого станка. В корпусе 1 установлен шпиндель 4, верхней и нижней опора­ми которого служат подшипники 3 и 14, регулируемые гайками 13. На шпинделе установлена планшайба 5, сцентрированная по диаметру D₁. Вал 10 с конической шестерней 15 и цилиндрической 8 установлен в корпусе на опорах 9 и 11. Вращение с коробки скоростей передается на планшайбу че­рез шестерни 15, 8 и 2. Осевые нагрузки, действующие на планшайбу, во­спринимают плоские направляющие 6 с текстолитовыми накладками. Смазка направляющих и подшипника 3 принудительная, через штуцера 7 и 12. Остальные опоры смазываются стоком масла. Выточка в планшайбе сделана для возможности центрирования приспособлений.
