Параметры преобразования речевого сигнала в цифровой сигнал

Пример использования СС №7 в сотовой связи

Задача 5

Число байт на саму сигнальную информацию определяется значениями ИД.

Проверочная информация занимает 2 последних байта.

Пример СЕ:

Записать сигнальную единицу в системе сигнализации № 7 (СС №7)

при условиях, заданных табл. 5.

Таблица 5

	Номер варианта (последняя цифра билета)
Флаг	(1) Соответствует номеру Вашего варианта Nв двоичной форме
ОЦН	(16-1=15) 16-N в двоичной форме
ОБИ
ПЦН	(6-ти значный 000001(единица)) Идет повтор сообщения
ИД	(1) Соответствует номеру Вашего варианта N в байтах
С И	ТЛФ	ПД	ВТЛФ	ТЛФ	ПД	ВТЛФ	ТЛФ	ПД	ВТЛФ	ПД

Примечание. Система использования сообщения СИ описана следующими сокращениями: ТЛФ - телефон, код 0000; ПД - передача данных,код-0001, ВТЛФ- видеотелефон, код 0101.

Пример СЕ:

Рассмотрим построение СЕ для IIварианта, СИ – ТЛФ.

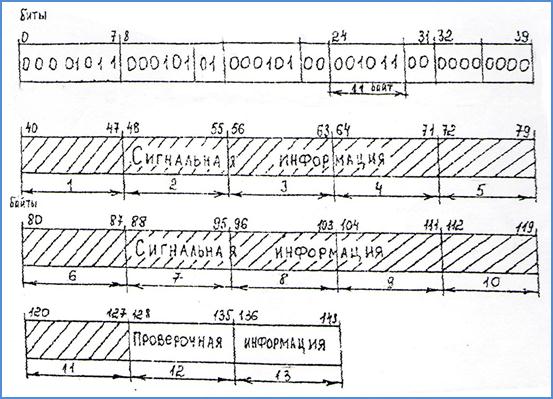

При построении СЕ нужно указать биты и байты как на рис. 6.

Переведем число II для написания флага в двоичную форму -
00001011; число 5 для записи ОЦН в двоичную форму- 000101; ОБИ,
так как дальше идет повторение, будет равен 01. Так как по условиям задачи идет повтор сообщения, ПЦН также равен 5, в двоичной форме-000101, а ПБИ 00.В четвертом байте указывается индикатор длины - ИЛ, по усло­виям задачи ИД = II, или первые шесть бит четвертого байта равны 001011, два бита в резерве, где всегда пишутся нули. По условиям задачи система используемого сообщения - ТЛФ, значит, первые четыре знака пятого байта в соответствии с примеча­нием к задаче 5 равны 0000, вторые четыре знака - резерв, в резер­ве всегда пишем нули. ИД указывает на то, что СЕ займет II байт, т.е. с 6 по 16 байты и соответственно с 40 по 127 биты. Два последних байта - 17 и 18 (и соответственно со 128 по 143 биты) займет проверочная информация.

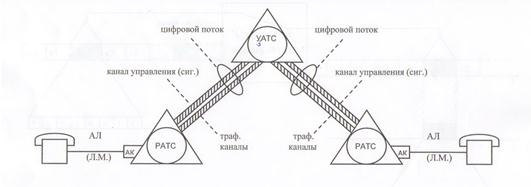

Цифровая коммутация (телефонной связи):

Вариант организации автоматической цифровой связи

1) В коммутатор поступает цифровой поток, в котором в заданных временных окнах (time – слотах) осуществляется передача цифровых сигналов (по 8 бит)каждого телефонного канала (абонента).

2) В коммутаторе в зависимости от номера принимаемого связь абонента, заданный цифровой канал (сигнал) «перекладывается» в цифровой time-слот канала принимаемого абонентом. И этого абонента «заставляют» слушать именно тот time – слот, который ему выделен

3)Аналогично организуется связь и коммутация в обратном напрвлении.
