Понятие о радиоканалах и видах их использования.

Классификация по назначению и зоне действия.

МСЭ разрабатывает и принимает стандарты сигналов (протоколов) и характеристик линий связи для того чтобы системы связи разных стран могли взаимодействовать друг с другом. Чем больше несущая частота, тем больше спектр.

Классификация систем радиосвязи по МСЭ. (Международный союз электросвязи)

Системы радиосвязи (для линий связи используются электро магнитные волны)

Раздел 8

Цифровая коммутация

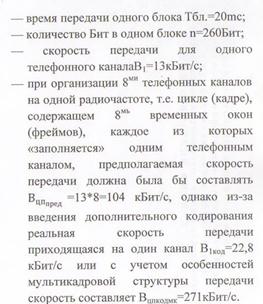

Б) Вокодерная телефония (сжатая, компрессированная) на примере GSM сотовой телефонии

A)Безвокодерная(обычная) цифровая телефония

	- стандартный телефонный канал

	временное окно каналов

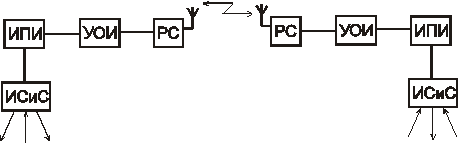

Обобщенная схема системы радиосвязи:

Амплитудная манипуляция

• ИПИ – источник передачи/приема информации
• УОИ – устройство обработки информации, где она преобразуется в такую электрическую форму сигналов, которая удобна для передачи.
• РС – радиостанция, с помощью нее формируется, передается и принимается радиосигнал
• ИСиС – интерфейс связи с другими системами или средствами связи (например ГТС)

Подвижная служба – это служба радиосвязи между подвижными и стационарными объектами или только между подвижными.

Бывают: сухопутная (наземная), морская и спутниковая подвижные службы.

Классификация по использованию системы и взаимодействию с другими системами связи:

· сети (системы) общего пользования, которые имеют взаимодействие с другими сетями (сотовая связь, пейджинг);

· ведомственные сети связи – предназначены для использования внутри сети (могут иметь доступ и к внешним сетям). Пример – транкинговая сеть.;

· автономные сети – ограниченный радиус действия и не связаны с другими сетями. Пример – пейджинг в больницах.

а) Направленные системы связи, строго сориентированные в определенном направлении. Пример: РРЛ;

б) Радиально-зоновые системы – системы с одной базовой станцией (одной радиостанцией), обслуживают определенную зону действия. Обычно радиостанция расположена в центре зоны действия. Радиус действия 10 - 70 км. Для увеличения зоны действия используется несколько базовых станций, работающих синхронно, т.е. на одной радио-частоте. В результате получается многорадиально-зоновая система. Пример: Радио- телевещание, пейджинг. Для увеличения радиуса зоны антенну стараются разместить по возможности выше;

в) Линейные системы связи (вдоль дорог) – узконаправленные системы, близки к направленным системам;

г) Территориальные системы связи – обслуживают достаточно большую территорию. Необходимо ставить большое количество базовых станций, которые могут работать по многорадиально-зоновому принципу;

д) Сотовая структура подобна радиально-зоновым системам, но с зонами меньшего радиуса. Но отличие их от радиально-зоновых систем связи в том, что в каждой соседней зоне (соте) используются различные радиосигналы (или по частоте, или по форме);

е) Спутниковая связь.

ж) Радиально –сотовая система связи. (новое направление)

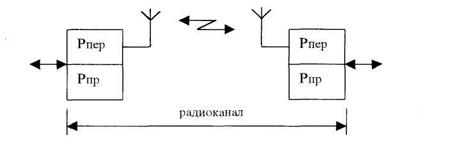

Радиоканал – это все устройства, входящие в формирование, обработку, передачу и прием радио сигналов. (включает в себя модулятор-радопередатчик, радиолинию (ЭМВ), радиоприемник и его демодулятор).

Линия (радиосвязь)

От модулятора до демодулятора

Режим работы может охарактеризован как односторонняя связь (пейджинг, телевидение) и двухсторонняя связь (радио-телефония).

Режимы работы:

• симплексный режим - для передачи и приема используется одна частота, и связь происходит «поочередно» в одном направлении и в обратном направлении за счет переключения устройства на передачу и прием (к таким системам относится, например, связь между двумя ведомственными радиостанциями (МВД, строители и др.))

Замечание: при работе на одной частоте бывает два решения: односторонняя связь (телевидение, пейджинг и др.); двухсторонняя связь - «симплексная».

«+» эффективное использование частоты (радиоспекта).

• полудуплексный режим – для передачи и приема используются две радиочастоты (связь двухсторонняя, однако в определенный момент времени передача происходит только в одном направлении, причем это происходит по инициативе пользователя).

«+» не надо вводить фильтр развязки на передачу и прием.

• дуплексный режим – и передача и прием могут вестись одновременно на двух разных частотах. Такой способ ведения связи используется в большинстве радиотелефонных систем.

Для того, чтобы сигнал с радиопередатчика не попадал на вход радиоприемника своей радиостанции ставится фильтр развязки (неудобно, поэтому используется полудуплексный режим).
