Струйка

Линия тока

Траектория

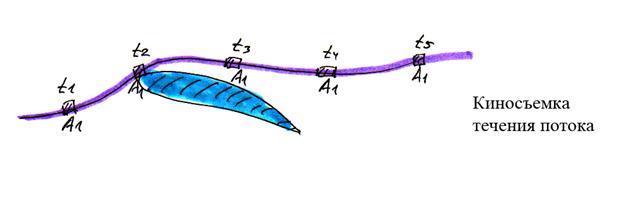

Траекторией называется линия, представляющая собой геометрическое место точек, последовательно проходимых одной и той же частичкой газа при ее движении в пространстве и представляет собой как бы след движущейся частицы в среде.

Рис 2.1.2 Схема траектории частичек воздуха

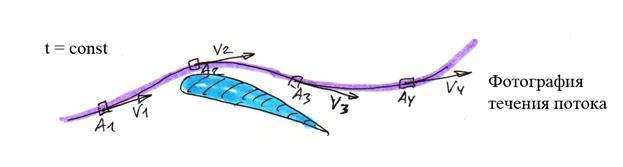

Линией тока называется такая линия проведенная в потоке жидкости или газа, в каждой точке которой в определенный момент времени вектор скорости движения частиц совпадает с направлением касательной к этой линии

Рис 2.1.3 Схема линии тока

3 Трубка тока

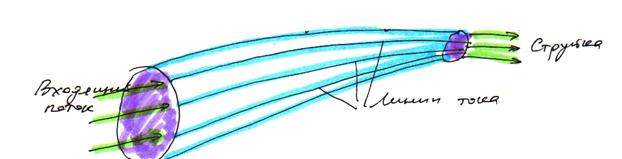

Трубкой тока называется объемная поверхность образованная линиями тока, проходящих через некоторый бесконечно малый замкнутый контур

Рис 2.1.4 Схема трубки тока

Струйкой называется часть потока движущегося внутри трубки тока. Через боковую поверхность трубки тока отсутствует расход жидкости.

Если течение установившееся, то конфигурация линий тока не меняется с течением времени и в этом случае линии тока совпадают с траекторией. В установившемся потоке трубка тока сохраняет неизменённое положение в пространстве.

Картину, показывающую распределение линий тока вокруг обтекаемого тела, назы-вают спектром обтекания этого тела. Чтобы получить спектр обтекания опытным пу-тем, необходимо сделать видимым движение частиц воздуха в потоке. Это можно достичь или введением в поток струек дыма, тонких нитей или другими методами визуализации.

Хорошо обтекаемое тело Плохо обтекаемое тело тело

течение ламинарное, безвихревое в сеч. 3-3 турбулентное

Рис 2.1.5 Схема спектров обтекания твердых тел потоком воздуха
