Питання 3 - Дощова каналізаційна мережі

Дощова каналізація служить для відведення дощових та талих вод. Її, як правило, трасують по найкоротшій відстані до місця випуску.

Зовнішня дощова каналізація складається з відкритих дощових кю­ветів і лотків, дощоприймачів (дощоприймальних колодязів), закритої мережі труб, зливоспусків і випусків. В закриту дощову мережу вода по­трапляє через дощоприймачі - круглі або прямокутні колодязі, перекриті металевими решітками, які пропускають воду і затримують все, що може засмітити каналізаційну мережу (рисунок 37, 38). Дощоприймачі встанов­люють у зниженій частині проїздів біля тротуарів і перехресть вулиць на віддалі 50 - 80 м один від одного.

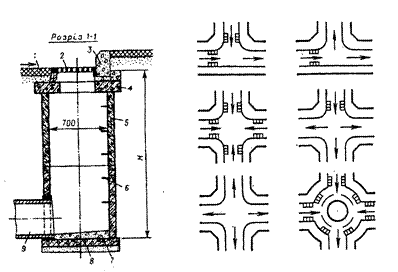

Рисунок 37 - Дощоприймальні колодязі: а - конструкція із збірного залізобетону; б - схеми розташування на перехрестях вулиць: 1 - дорожнє покриття; 2 - решітка; 3 - бортовий камінь; 4 - плита перекриття; 5 - стінові кільця; 6 - ходові скоби; 7 - бетон; 8 - з'єднувальний трубопровід.

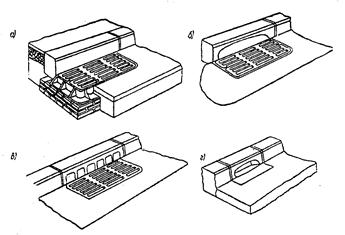

Рисунок 38 - Схеми розташування дощоприйомних колодязів на проїзній частині дороги: а - відкритий із прямокутною решіткою в лотку;

б - комбінований із решіткою лотку і отвором у бортовому камені;

в - комбінований із решіткою у лотку і чавунною бортовою приставкою;

г - закритий із отвором у бортовому камені.

Випуск дощових стоків у водоймиша проводиться переважно в ме­жах міста або промислових підприємств. Із санітарних та естетичних міркувань дощові води слід випускати нижче рівня води в річці. Зливос­пуски на мережі дозволяють направляти найбільш забруднені порції до­щових вод на очищення.

Розміри труб та колекторів на ділянках дощової мережі визначають за розрахунковими витратами дощових вод. Ці витрати визначають за формулою:

де- розрахункові витрати дощових вод, л/с;

- інтенсивність дощу, ;

- коефіцієнт стоку;

- площа стоку, га.

Інтенсивність дощу , рекомендується визначати за формулою:

де п і С — коефіцієнти, які враховують кліматичні особливості даної місцевості;

₂₀ - інтенсивність дощу в л/с з га тривалістю 20 хв. при по­вторюваності один раз на рік (стала величина для конкретного району);

Р - період у роках, протягом якого 1 раз відбувається переповнення мережі; і - розрахункова тривалість дощу, хв.

При сучасних розрахунках дощової каналізації за методикою граничних інтенсивностей вважають, що тривалість дощу повинна відповідати часу протікання дощу від найвіддаленішої точки до розрахункового перерізу. Отже, кожну ділянку дощової мережі розраховують на дощ відповідної інтенсивності.

Коефіцієнт стоку характеризує водонепроникність поверхні водо­збору і визначається як відношення витрат атмосферних вод, що випали на площі 1 га, до тих, які потрапили у дощову мережу з цієї площі.

Гідравлічний розрахунок дощової мережі проводять за тими ж фор­мулами, що і розрахунок побутової мережі.

Для дощової мережі використовують керамічні, бетонні та залізобетонні труби. Найменший діаметр самопливних мереж дощової каналіза­ції: для вуличної мережі - 250 мм, внутрішньо-квартальної - 200 мм.

Вибір способу відведення дощових і талих вод (відкритий, закритий, змішаний) визначається за техніко-економічними розрахунками. При будівництві нових систем каналізації, якщо виявиться необхідність очищення поверхневого стоку, слід розглянути питання про влаштування загально-сплавної або напівроздільної системи водовідведення.
