Акумуляторна батарея

Акумуляторна батарея складається із шести свинцево-кислотних акумуляторів, є хімічним джерелом постійного струму і служить для живлення електричним струмом приладів електрообладнання при непрацюючому двигуні, при пуску двигуна стартером, а також під час роботи двигуна на малій частоті обертання колінчастого вала.

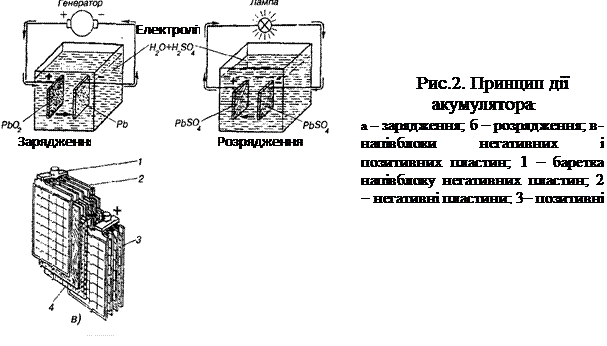

Будова і принцип дії найпростішого акумулятора. Найпростіший акумулятор складається з ємності з розміщеними в ній двома свинцевими пластинами, що не торкаються одна однієї. В посудину заливається електроліт, який являє собою розчин дистильованої води з додаванням хімічно чистої сірчаної кислоти у визначеній пропорції. При проходженні струму через пластини і електроліт (заряд) в акумуляторі відбувається процес перетворення електричної енергії в хімічну, що виражається в утворенні нальоту активної маси на поверхні пластин. На позитивній пластині утвориться перекис свинцю коричневого кольору, а на негативній — губчатий свинець сірого кольору. При цьому щільність електроліту значно збільшується — акумулятор зарядився. Напруга зарядженого акумулятора складає 2 В.

При ввімкненні в коло акумулятора якого-небудь споживача (лампи) відбувається зворотний процес перетворення хімічної енергії в електричну і акумулятор поступово розряджається. При цьому активна маса на тій чи іншій пластинах перетворюється в сірчанокислий свинець (рис. 2, б), а щільність електроліту зменшується. Після повного розряду акумулятор знову заряджається і роботоздатність його відновлюється.

Для збільшення ємності акумулятора (запасу електроенергії) в ньому встановлюють велику кількість решітчастих пластин, заповнених активною масою і складених у два напівблоки (рис. 2, в). При цьому для ізоляції між позитивними і негативними пластинами встановлюються сепаратори 4.

Акумуляторна батарея складається із шести свинцево-кислотних двовольтних акумуляторів, з'єднаних між собою послідовно, що забезпечує одержання в електричному колі робочої напруги 12 В, необхідної для живлення всіх споживачів на автомобілі.
