Электрические параметры интерфейса

Интерфейс для передачи данных использует однопроводную линию, вторым проводом является общий (земляной) провод. Стандарт RS-232C использует несимметричные передатчики и приемники – сигнал передается относительно общего провода — схемной земли.

Логической единице соответствует напряжение на входе приемника в диапазоне -12...-3 В. Для линий управляющих сигналов это состояние называется ON («включено»), для линий последовательных данных – MARK.

Логическому нулю соответствует диапазон +3...+12 В. Для линий управляющих сигналов состояние называется О/У («выключено»), а для линий последовательных данных – SPACE.

Диапазон -3...+3 В — зона нечувствительности, обусловливающая гистерезис приемника: состояние линии будет считаться измененным только после пересечения порога (рисунок 2.10).

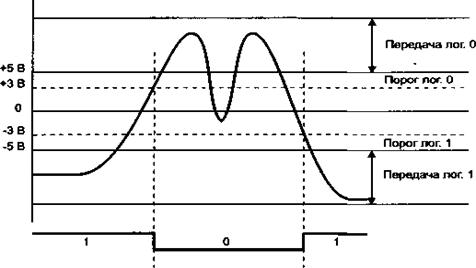

  Рисунок 2.10 – Электрический сигнал RS -232C

Уровни сигналов на выходах передатчиков соответствует напряжение на входе приемника в диапазоне -12...-3 В.

Уровни сигналов на выходах датчиков должны быть в диапазонах

-12...-5 В и +5...+12 В, для представления единицы и нуля соответственно.

Разность потенциалов между схемными землями (SG) соединяемых устройств должна быть менее 2В, при более высокой разности потенциалов возможно неверное восприятие сигналов.

Интерфейс предполагает наличие защитного заземления для соединяемых устройств, если они оба питаются от сети переменного тока и имеют сетевые фильтры.

Подключение и отключение интерфейсных кабелей устройств с автономным питанием должно производиться при отключенном питании. Иначе разность невыровненных потенциалов устройств в момент коммутации может оказаться приложенной к выходным или входным (что опаснее) цепям интерфейса и вывести из строя микросхемы.

Интерфейс не обеспечивает гальванической развязки устройств.

Стандарт RS-232C регламентирует типы применяемых разъемов.

На аппаратуре АПД (в том числе на СОМ-портах) принято устанавливать вилки (male — «папа») ДВ-25Р или более компактный вариант — DB-9P.

На аппаратуре АКД (модемах) устанавливают розетки (female - «мама») DB-25S или DB-9S.

Таблица 2.5 – Различие разъемов DTE от DCE.

	DCE (DB25F)	DTE (DB25M)	DTE (DB9M)
pin 1	Защитное заземление	Защитное заземление	CD (Carrier Detect, Несущая) вход
pin 2	RD (Receive Data, Прием данных) вход	TD (Transmitted Data, Передача данных) выход	RD (Receive Data, Прием данных) вход
pin 3	TD (Transmitted Data, Передача данных) выход	RD (Receive Data, Прием данных) вход	TD (Transmitted Data, Передача данных) выход
pin 4	CTS (Clear To Send, Запрос на прием данных) вход	RTS (Request To Send, Запрос на передачу данных) выход	DTR (Data Terminal Ready, DTE готов) выход
pin 5	RTS (Request To Send, Запрос на передачу данных) выход	CTS (Clear To Send, Запрос на прием данных) вход	Земля сигнальная
pin 6	DTR (Data Terminal Ready, DTE готов) выход	DSR (Data Set Ready, DCE готов) вход	DSR (Data Set Ready, DCE готов) вход
pin 7	Земля сигнальная	Земля сигнальная	RTS (Request To Send, Запрос на передачу данных) выход
pin 8	CD (Carrier Detect, Несущая) выход	CD (Carrier Detect, Несущая) вход	CTS (Clear To Send, Запрос на прием данных) вход
pin 9	N/A	N/A	RI (Ring Indicator, Индикатор звонка) вход
pin 20	DSR (Data Set Ready, DCE готов) вход	DTR (Data Terminal Ready, DTE готов)	выход N/A
pin 22	RI (Ring Indicator, Индикатор звонка) выход	RI (Ring Indicator, Индикатор звонка)	вход N/A

Следует помнить, что активному состоянию сигнала («включено») и логической единице передаваемых данных соответствует отрицательный потенциал (ниже -3 В) сигнала интерфейса.

Состоянию «выключено» и логическому нулю — положительный (выше +3 В). Назначение сигналов интерфейса приведено в таблице 2.6.

Таблица 2.6 – Назначение сигналов интерфейсов RS – 232C

Сигнал	Контакт разъема	Назначение
PG	5(7)	Protected Ground — защитная земля, соединяется с корпусом устройства и экраном кабеля
SG	5(7)	Signal Ground — сигнальная (схемная) земля, относительно которой действуют уровни сигналов
TD	3(2)	Transmit Data - последовательные данные — выход передатчика
RD	2(3)	Receive Data — последовательные данные — вход приемника
RTS	7(4)	Request To Send — выход запроса передачи данных: состояние «включено» уведомляет модем о наличии у терминала данных для передачи.
CTS	8(5)	Clear To Send вход разрешения терминалу передавать данные. Состояние «выключено» аппаратно запрещает передачу данных. Сигнал используется для аппаратного управления потоками данных
DSR	6(6)	Data Set Ready вход сигнала готовности от аппаратуры передачи данных
DTR	4(20)	Data Terminal Ready — выход сигнала готовности терминала к обмену данными. Состояние «включено» поддерживает коммутируемый канал в состоянии соединения
DCD	1(8)	Data Carrier Detected — вход сигнала обнаружения несущей удаленного модема
Rl	9(22)	Ring Indicator — вход индикатора вызова (звонка). В коммутируемом канале этим сигналом модем сигнализирует о принятии вызова
