Anybus Communicator Serial

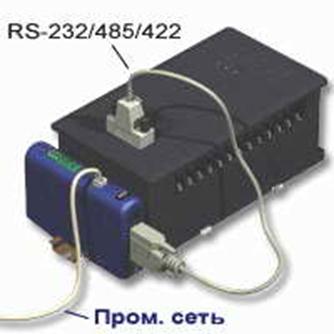

Шлюз (или Gateway, адаптер, конвертер, преобразователь - назвать можно по-разному) Anybus Communicator обеспечивает подключение устройств с последовательными портами связи и любыми протоколами передачи данных к стандартным промышленным сетям (Fieldbus & Industrial Ethernet).



Другими словами, Communicator работает в качестве преобразователя "RS-232/422/485 - Fieldbus", где под общим термином "Fieldbus" подразумевается один из типов нижеперечисленных сетей.





Поддерживаемые типы промышленных сетей:

Profibus DP DeviceNet ControlNet CANopen LonWorks Modbus RTU Modbus TCP Ethernet/IP EtherCAT Profinet Interbus FIPIO CC-Link Modbus Plus Siemens USS COMLI





Со стороны промышленной сети коммуникаторы Anybus выступают исключительно в роли ведомых (Slave/Adapter) устройств. В качестве Ведущего (Master/Scanner) могут использоваться только шлюзы серии Anybus X-Gateway.

Все принимаемые шлюзом через последовательный порт посылки разделяется на собственно данные, служебную информацию и команды, которые сохраняются в различных областях внутренней памяти шлюза. Затем нужная информация преобразуется в формат выбранной сети и может быть получена любым участником этой сети. Аналогично выполняется и обратное преобразование данных.

Все эти преобразования шлюз Anybus-Com выполняет автономно, т.е. устройства, участвующие в обмене данными через шлюз, работают как обычно и не выполняют дополнительных функций по обработке данных.





Сетевой шлюз Anybus-Com со стороны последовательного порта RS-232/422/485 может работать в четырех режимах: Modbus RTU Master, DF1 Master, Master и Generic Data (Универсальный):

Modbus RTU Master: используется для связи с устройствами по стандартному протоколу Modbus RTU. Со стороны устройств с последовательным портом Anybus-Com выполняет функции Modbus RTU Master, т.е. к шлюзу подключаются устройства Modbus RTU Slave.

DF1 Master: используется для связи с устройствами по стандартному протоколу Rockwell DF1. Со стороны устройств с последовательным портом Anybus-Com выполняет функции DF1 Master, т.е. к шлюзу подключаются устройства DF1 Slave.

Master: используется для связи с устройствами по любым протоколам на принципах Master/Slave. Режим позволяет применять нестандартные вариации Modbus, использовать кодировку ASCII и полностью самостоятельно описывать структуры транзакций.

Generic Data: универсальный (общий) режим, в основном используемый для работы по принципу "Издатель/Подписчик" (Producer / Consumer). В режиме Generic Data шлюз и устройства в подсети не разделяются на Master и Slave. Любое устройство в подсети (узел), включая сам шлюз, могут спонтанно посылать сообщения без ожидания запросов и принимать сообщения без генерации ответов/подтверждений.





Имеется возможность несколько нестандартного использования шлюза в качестве Master-устройства для организации прямого обмена данными между устройствами Slave. Ниже на рисунке показана возможность организации обмена данными между несколькими Modbus Slave устройствами (шлюз АВ7009 взят для примера, на его месте может быть любое другое устройство Modbus Slave).





Для настройки шлюза и конфигурирования подсети используется бесплатное программное обеспечение Anybus Configuration Manager. Данное ПО полностью русифицировано и каждое действие пользователя сопровождается подробными подсказками.



В разделе "Примеры применения" нашего сайта можно найти разнообразные примеры настройки шлюзов Anybus-Com при помощи ПО Anybus Configuration Manager.



Шлюзы Anybus-Com могут выполнять "интеллектуальную" обработку даных под управлением создаваемых непосредственно пользователем JAVA приложений.

Для упрощения процесса разработки JAVA приложений компанией HMS разработан Anybus JAVA SDK (Software Development Kit - Набор средств для разработки ПО).



Anybus JAVA SDK позволяет обеспечить выполнение разнообразных операций с данными: преобразование типа данных, обработку данных и служебной информации с использованием математических и логических функций и пр. Все это дает возможность обработки достаточно сложных протоколов, не поддерживаемых платформой Anybus аппаратно.

Для работы с приложениями JAVA требуются некоторые изменения в аппаратной части, поэтому при заказе нужно обязательно указывать тип шлюза Anybus-Com JAVA.

Шлюзы Anybus с интерфейсом Ethernet имеют встроенный Flash-диск для пользовательских данных и поддерживают весь набор IT-функций (Web-Server, Email, FTP, SSI scripts, DHCP/BOOTP, HICP, ARP, разграничение прав доступа).

Для шлюзов Anybus-Com, с интерфейсом Ethernet, присутствует возможность использовать специальный скрипт, который позволяет осуществлять мониторинг и передачу входных и выходных данных непосредственно из окна web-браузера. Для этого необходимо на FTP-сервер шлюза скопировать файл ABS iodata.html, который Вы можете заказать у нашего отдела технической поддержки. Скрипт изготавливается индивидуально, в соответствии с требованиями заказчика.

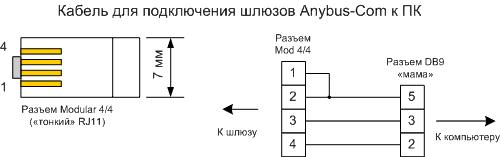

Для подключения шлюза к компьютеру при настройке используется специальный кабель:





Возможна поставка шлюзов как отдельно, так и в комплекте с вышеописанным кабелем связи и компакт-диском с последней версией ПО Anybus Configuration Manager. Вариант поставки уточняется при размещении заказа.



Основные технические характеристики и особенности:

универсальный интерфейс: RS-232/422/485;

скорости передачи данных в подсети: 9,6...57 кбит/с;

возможность организации подсети (до 31 устройства);

возможность работы в подсети в качестве Modbus RTU Master и DF1 Master;

отдельный отладочный порт RS-232, бесплатное ПО Anybus Configuration Manager для настройки;

гальваническая развязка выходных интерфейсов;

питание: 24В/280мА постоянного тока;

рабочая температура: -5...55 С°;

габариты: 120 x 27 x 75мм (ВхШхГ);

монтаж: на DIN-рейку;

пылевлагозащита: IP20/Nema1;
