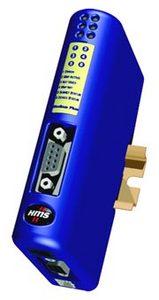

Anybus-Com Modbus Plus

Шлюз Modbus Plus (Anybus-Com AB7002) имеет три основных режима преобразования:

"RS-232/422/485 - Modbus Plus", "Modbus RTU Master - Modbus Plus" и "DF1 Master - Modbus Plus".

Т.е. к сети Modbus Plus могут быть подключены как устройства Modbus RTU Slave, так и устройства с другими протоколами передачи данных на основе интерфейсов RS-232/422/485.

Подробнее...

Подключаемые устройства:

Modbus Plus Master

(ПЛК)

Modbus Plus Master

(ПК + сетевая карта)

Modbus Plus

RS-232/485

Modbus Slave

(ЧРП, регуляторы и пр.)

DF1 Slave

Устройства с оригинальным протоколом (в том числе и на основе ASCII кодировки)

Технические характеристики и особенности шлюза Anybus-Com Modbus Plus:

Modbus Plus

стандарт промышленной сети: Modbus Plus (Multi Master и peer-to-peer);

физический интерфейс Modbus Plus: RS-485, гальваническая развязка;

поддерживаемые со стороны Modbus Plus скорости передачи данных: 1 Мбит/с;

для входных и выходных данных (I/O data): максимум 32 Words Global и 512 Words Register в каждом направлении;

функции: Global Data Base Transaction, Point-to-Point commands: read holding registers, preset single register, preset muliple register, Routing up to 6 networks;

Subnet

физический интерфейс: RS-232/422/485, гальваническая развязка;

поддерживаемые в подсети скорости передачи данных, кбит/с: 1.2, 2.4, 4.8, 9.6, 19.2, 35.7, 38.4, 57,6;

ограничение по нагрузочной способности (RS-422/485): до 31 Slave устройства в подсети;

ограничение по пропускной способности: 100 транзакций в режиме Generic, 50 транзакций "Запрос-Ответ" в режиме Master;

режим Modbus RTU Master, DF1 Master;

настройка на любые протоколы "Master-Slave", "Producer-Consumer";

возможность работы с ASCII и другими кодировками;

Конструктив

питание: 24В/280мА постоянного тока;

рабочая температура: -5... 55 С°;

габариты: 120 x 27 x 75мм (ВхШхГ);

монтаж: на DIN-рейку с подключением защитного заземления (РЕ);

пылевлагозащита: IP20/Nema1;

Для расширения функциональных возможностей шлюза дополнительно предлагается набор средств для разработки ПО на языке JAVA - Anybus JAVA SDK

Код заказа: AB7002-C (Anybus-Com MBP)

Комплект поставки: шлюз Anybus-Com MP, CD с ПО Anybus Configuratin Manager, кабель связи для подключения к ПК
