Оптические свойства полупроводниковых нанокластеров
Оптические свойства наночастиц полупроводников и объемного полупроводникового материала резко различаются. Оптические спектры поглощения существенно сдвигаются в сторону уменьшения длины волны (синее смещение) при уменьшении размеров частиц. Фотоны с энергией равной или превышающей ширину запрещенной зоны полупроводника могут создать электронно-дырочные пары. В некоторых случаях возникает экситон -связанная кулоновским полем, электрически нейтральная квазичастица, состоящая из электрона и дырки. Экситонные переходы в низкоразмерных системах наблюдаются даже при комнатных температурах. Существует два типа экситонов: Экситоны Ванье-Мотта –слабосвязанные электронно-дырочные пары, с размером несколько периодов решетки.. характерные для полупроводников. Электрон и дырка делокализованы по многим молекулам. Модель пригодна для органических полупроводников и ионных кристаллов. Экситоны Френкеля - сильносвязанные электронно-дырочные пары, с размером порядка одного периода решетки, характерные для диэлектриков. экситон прочно связан с молекулой и межмолекулярные силы слабые. Энергия связанного состояния экситона радиус экситона где

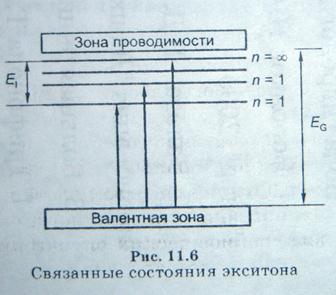

Рис.
Энергии +связанных состояний экситона расположены в запрещенной зоне полупроводника, близко к дну зоны проводимости. Спектр оптического поглощения экситонов имеет пики согласно уравнению для энергий экситонов. Для оксида меди
Рис. Спектр оптического поглощения водородоподобных переходов экситона в оксиде меди
При уменьшении наночастиц до размеров меньших радиуса экситона, возникают два режима слабой и сильной локализации. В режиме слабой локализации радиус частицы больше радиуса экситона, но область перемещения экситона ограничена, что приводит к смещению спектра поглощения в голубую сторону (частота поглощения возрастает). В режиме сильной локализации, когда радиус частицы меньше радиуса орбиты электронно-дырочной пары, движение электрона и дырки становятся независимыми и экситон перестает существовать. Электрон и дырка имеют собственный набор энергетических уровней. Это приводит к появлению нового набора линий поглощения и к голубому смещению. В полупроводниковых нанокластерах до нескольких атомов в кластере существует запрещенная зона между валентной зоной и зоной проводимости. Процесс возбуждения кластера фотоном с энергией большей или равной ширины запрещенной зоны состоит в образовании экситона, в виде слабо связанной пары электрон-дырка. Электрон появляется в зоне проводимости,а дырка в валентной зоне. Общая энергия экситонного возбуждения имеет вид
где
От размера кластера зависят второе и третье слагаемое. Ширина запрещенной зоны должна возрастать с уменьшением размера нанокластера Кроме голубого сдвига в нанокластерных материалах наблюдается красный сдвиг в полупроводниках с большой запрещенной зоной. Например, для кластеров Основной причиной приводящей к уменьшению запрещенной зоны является сжатие нанокластера оксида железа, обусловленное поверхностным натяжением. Действие давления на зонную структуру сводится к увеличению перекрывания волновых функций атомов материала. Для некоторых полупроводников энергетическая щель может уменьшиться до нуля. Материал переходит из полупроводникового в металлическое состояние. При действии давления 5 ГПа на магнетит ширина запрещенной зоны от 2 эВ падает до нуля, и материал становится проводником при всех температурах. В нанокластере энергия излучения концентрируется на нескольких модах с шириной линий от 0,1 МэВ до 0,5 МэВ. Такое свойство важно для конструирования материалов с нелинейными оптическими свойствами. Поляризуемость кластера зависит от его объема, поэтому интенсивность узких линий в нанокластерах со временем несколько пикосекунд может быть изменена слабым нерезонансным электрическим полем, для управления мощным лазером.
