Второй период сушки

Во втором периоде сушки удаляется влага, из макро- и микрокапилляров и адсорбционная. Каждый материал имеет свою характерную форму кривой скорости сушки во втором периоде /рис. 195/.

Для второго периода сушки надежных теоретических зависимостей пока не получено. Как отмечается в учебнике А.Н. Плановского, примене-ние уравнения массопроводности для второго периода сушки может давать значительную погрешность, доходящую подчас до 40 - 60%.

Поэтому продолжительность второго периода обычно определяют опытным путем.

1.Шнековый питатель.

2.Труба-сушилка.

3.Гравитационная кa­мера для предварительного от­деления высушиваемого матери­ала от отработанного воздуха.

4.Вентилятор.

5.Калорифер.

6.Циклон.

Рис. 185. Устройство пнев­матической сушилки

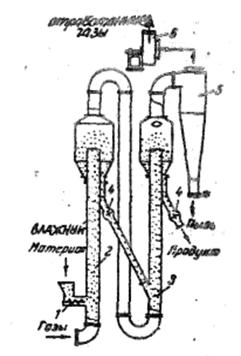

Рис.186. Схема двухступенчатой пневматической сушилки. 1.Питатель. 2,3. Трубы-сушил­ки. 4.Затвори. 5.Циклон. 6.Вентилятор.

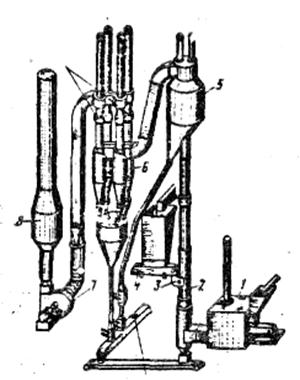

Рис. 187. Пневматическая сушилка. 1.Топка с цепной решеткой, на которой сгорает твердое топливо. 2.Труба-сушилка. 3.Питатель-забрасыватель. 4.Скребковый питатель. 5.Гравитационная камера. 6.Групповой циклон. 7.Вентилятор-дымосос. 8.Мокрый пылеуловитель.

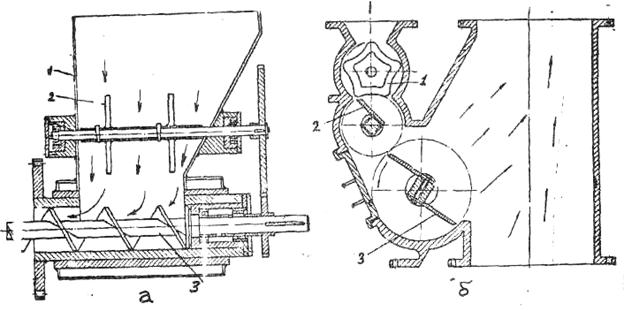

Рис. 188. Питатели для пневмосушилок:

а - шнековый питатель: 1.Бункер. 2.Мешалка. 3.Шнек.

б - питатель-забрасыватель: 1.Звездообразный дозатор материала. 2,3.Лопасти забрасывателя.

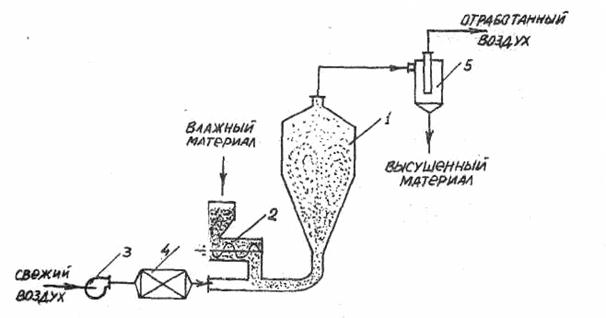

Рис. 189. Аэрофонтанная сушилка.

1. Камера /рюмка/. 2.Питатель. 3.Вентилятор, 4.Калорифер. 5.Циклон.

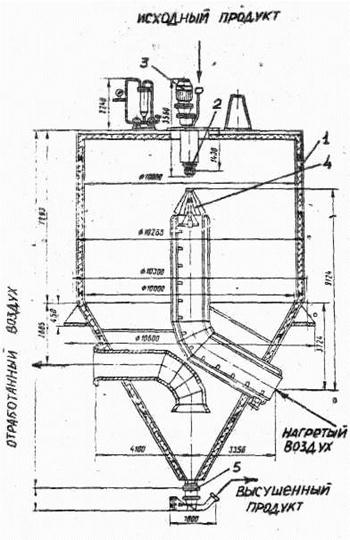

Рис. 190. Сушилка с центробежным распылением СРЦ-52ОО /производительность по исходному про­дукту 5200 кг/час/. 1.Корпус. 2.Распиливающий диск, вращающийся со скоростью 3000 об/мин. 3. Электродвига­тель. 4.Жалюзийная головка для распределения воздуха в зоне распыления. 5.Разгрузоч­ное устройство.

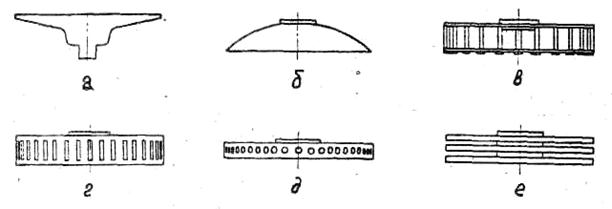

Рис. 191. Диски, применяемые для центробежного распыления: а - тарельчатый открытый; б - блюдцеобразный; в - с ударными шпильками; г - с радиальными щелями; д - с радиальными отвер­стиями; е - трехъярусный.

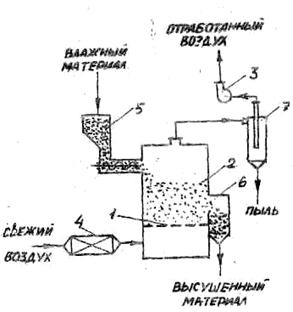

Рис. 192. Сушилка с одно­ступенчатым

аппаратом кипящего слоя,

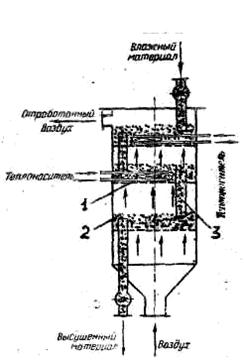

Рис.194. Многоступенчатая противоточная сушилка с дополнительным подводом тепла. 1.Распределительная решетка. 2.Корпус. 3.Переточные трубы.

1. Распределительная решетка.

2. Корпус сушилки. 3.Вентилятор.

4. Калорифер. 5.Шнековый питатель.

6. Разгрузочное устройство.

7. Циклон.

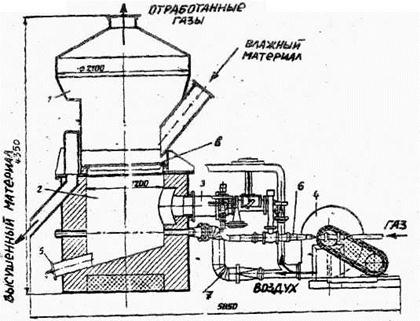

Рис.193. Сушилка с кипящим слоем, работающая на газе.

1.Рабочая камера сушилки. 2.Подрешеточное пространство. 3.Подача продуктов сгорания. 4.Вентилятор. 5.Люк для чистки. 6.Трубопро­вод для подачи газа. 7.Трубопровод для подачи воздуха на смешение с продуктами сгорания. 8.Распределительная решетка.

Рис.195. Характерные кривые скорости сушки во втором периоде.

1 - бумага, тонкий картон, 2 - ткани, тонкие кожи, макаронное тесто, 3 - пористые керамические материалы, 4 - глина, 5 - ломти хлеба.
