Материальный баланс

Расчёт кристаллизаторов.

КОНСТРУКЦИИ КРИСТАЛЛИЗАТОРОВ

I Кристаллизация охлаждением.

1. Аппараты с мешалкой.

2. Батарея аппаратов с мешалкой.

3. Качающийся кристаллизатор.

4. Шнековый кристаллизатор.

5. Барабанный.

6. Со взвешенным слоем.

7. Башенный.

8. Вальцевый.

9. Барботажный и др.

II Вакуум-кристаллизация.

1. Аппарат с мешалкой.

2. С гидравлическим затвором.

3. Многоступенчатые.

4. Со взвешенным слоем.

5. Циркуляционные (со струйным или выносным насосом) и др.

III Кристаллизация выпаркой.

1. Аппарат с внутренней циркуляционной трубой.

2. С подвесной греющей камерой.

3. С выносной греющей камерой.

4. С принудительной циркуляцией.

5. Со взвешенным слоем.

6. Многокорпусные установки и др.

Конструкции некоторых кристаллизаторов представлены на рис. 305-316,

318-330.

Схемы кристаллизаторов типа I-III представлены на рис.317.

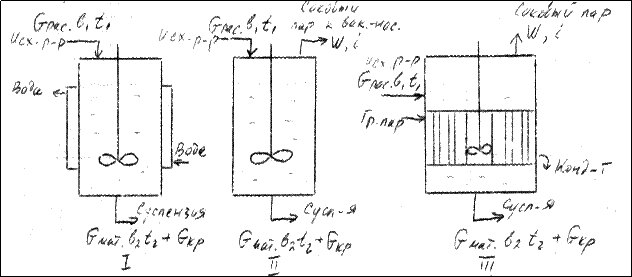

Рис.317. Схемы кристаллизаторов.

I – охлаждением, II – вакуум-кристаллизатор, III – кристаллизатор выпаркой.

а) По всему продукту

I

II и III

б) По безводному веществу

где , М – молекулярная масса безводной соли,

- то же кристаллогидрата.

Из уравнений материального баланса определяют выход кристаллов

I

II и III

Количество сокового пара

II и III
