Разбивка на местности линии заданного уклона

Перенесение на местность проектной отметки

Проектные отметки выносят в натуру от ближайших реперов, используя горизонт инструмента (рис. 3.5.1.). Поставив нивелир посередине между репером Рп и точкой P определяют горизонт инструмента

, (3.5.1.)

где H_рп – отметка репера и a – отсчет по рейке на нем.

Рис. 3.5.1. Вынос на местность проектной отметки

Чтобы установить точку P на проектную высоту H_пр необходимо знать величину b. Из рисунка следует

. (3.5.2.)

Вычислив отсчет b, рейку в точке P поднимают или опускают, добиваясь, чтобы отсчет по средней нити равнялся вычисленному. Пятка установленной рейки и будет соответствовать проектной отметке и ее фиксируют в натуре, забивая колышек, ввинчивая болт или проведя черту на вертикальной поверхности.

Линию заданного уклона можно вынести на местность при помощи визирок на глаз, горизонтальным или наклонным лучом нивелира или теодолита, а также с помощью лазерного прибора.

Точки A и B с заданными отметками путем геометрического нивелирования переносят от высотной опорной сети. Промежуточные точки выносят с помощью трех визирок одинаковой длины – двумя постоянными и одной ходовой (рис. 3.6.1.). Постоянные визирки устанавливают на главных крайних

Рис. 3.6.1. Вынос в натуру линии заданного уклона с помощью визирок

точках A и B проектной линии, а ходовую на промежуточных точках 1 и 2 последовательно так, чтобы горизонтальная планка ходовой визирки находилась на одном визирном луче с верхним краем горизонтальных планок постоянных визирок.

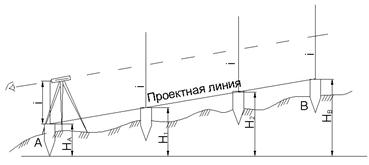

Рис. 3.6.2. Вынос в натуру линии заданного уклона наклонным лучом нивелира

Этого условия добиваются забивая колышки в точках 1 и 2 на соответствующую глубину.

По такому же принципу переносят на местности и линию с проектным уклоном с помощью нивелира или теодолита (рис. 3.6.2.). Для этого нивелир устанавливают над точкой A таким образом, чтобы один из подъемных винтов совпадал с направлением линии AB. Измеряют высоту прибора I над точкой A. Наводят прибор на точку B и наклоняют зрительную трубу прибора подъемным винтом до тех пор, пока отсчет по рейке, установленной в точке B, не окажется b=i. Затем рейку последовательно ставят на промежуточные точки 1 и 2 и забивают колья до тех пор, пока отсчет по рейке, поставленной на эти колья не будет равен высоте прибора i.

При больших уклонах вместо нивелира используют теодолит. Для выноса линии с проектным уклоном можно также использовать теодолит с лазерной насадкой, лазерный нивелир или лазерный визир.

Рис. 3.6.3. Вынос в натуру линии заданного уклона горизонтальным лучом нивелира

Способ горизонтального луча (рис. 3.6.3.) используют обычно при выносе на местность небольшого числа точек. Для этого нивелир устанавливают примерно посередине отрезка AB, приводят в рабочее положение и берут отсчет по рейке в точке A равный b_A. Затем рейку устанавливают в точке 1 и забивают колышек в этой точке так, чтобы отсчет по рейке

, (3.6.1.)

где i – уклон линии.

Для точки 2 этот отсчет

(3.6.2.)

и т. д.
