Схемы тепловых сетей

Для транспортирования тепла от источника тепло­снабжения до потребителей сооружаются наружные тепловые сети. Они являются одними из наиболее трудоемких и дорого­стоящих элементов системы теплоснабжения. Сети состоят из стальных труб, соединенных сваркой, тепловой изоляции, запорной арматуры, компенсаторов (тепловых удлинителей), дренажных и воздухоспускных устройств, подвижных и неподвижных опор. В комплекс строительных конструкций входят камеры об­служивания и система подземных каналов.

Тепловые сети различают по числу теплопроводов, передающих теплоноситель в одном направлении (одно-, двух-, трех- и четырехтрубные). Однотрубная магистраль применяется для подачи воды без ее возврата в котельную или ТЭЦ и пара без возврата конденсата. Такое решение возможно при использовании воды из самой тепловой сети на цели горячего водоснабже­ния, технологические нужды или дальнее теплоснабжение от ТЭЦ, а также при использовании термальных вод.

В теплоснабжении малых населенных мест применяется двухтрубная открытая система теплоснабжения, когда тепловая сеть состоит из теплопроводов подающего и обратного. Часть воды, циркулирующей в открытой сети, разбирается абонентами для горячего водоснабжения.

В водяных и паровых двухтрубных закрытых системах вода, циркулирующая в тепловых сетях, или пар используется только как теплоноситель. Соединение двухтрубной системы теплоснаб­жения на нужды отопления и вентиляции с однотрубной системой горячего водоснабжения приводит к трехтрубной. Если си­стема горячего водоснабжения имеет две трубы, вторая труба является вспомогательной для создания циркуляции, уст­раняющей остывание воды при малом водоразборе. Тогда вся система теплоснабжения вместе с двухтрубной системой отоп­ления называется четырехтрубной. Трехтрубные или четырехтрубные могут быть применены в тех случаях, где рациональнее выделить горячее водоснабжение на третью трубу. В системах горячего водоснабжения жилых зданий, больниц, гостиниц и т. п. желательно предусматривать циркуляцию воды.

Схема тепловой сети определяется размещением ТЭЦ или поселковой котельной среди теплопотребителей. Сети выполняются радиальными тупиковыми.

Для поселков сельскохозяйственных предприятий, застраи­ваемых двух- и трехэтажными домами, расположенными груп­пами (рис. 1), образующими параллельные фронты застройки или замкнутые контуры, могут применяться кольцевые одно­трубные тепловые сети. Кольцевые системы могут устраиваться

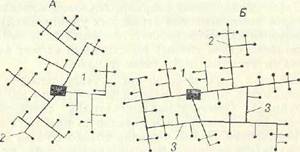

Рис. 1. Конфигурация тепловых сетей: А — радиаль­ная сеть; Б — радиальная сеть с перемычками; 1 — котельная; 2 — тепловая сеть; 3 — перемычка

как от групповых котельных, так и от двухтрубной магистрали отопительной котельной.

Однотрубные кольцевые системы имеют те же общие принципы действия, что и однотрубные системы внутреннего отопле­ния. Теплоноситель в сети последовательно проходит каждое присоединенное здание и в последних приближается к температуре обратной воды. Регулирование теплоотдачи в отапливаемых зданиях достигается установкой приборов с различными поверхностями нагрева.

Однотрубные сети прокладываются параллельно фронту за­стройки присоединяемых.зданий на расстоянии от 3 до 5 м от линии застройки. Количество присоединяемых зданий к тепло­вой сети определяется из условия непревышения допустимого давления для нагревательных приборов.

Трубопроводы тепловых сетей прокладываются в непроход­ных каналах и бесканально (подземная прокладка), а также на отдельно стоящих опорах (наземная прокладка). Последняя применяется на территории производственных площадок, ТЭЦ или при прохождении через незастроенные территории. Приме­нение ее ограничивается архитектурными соображениями.

Основным типом подземной прокладки тепловых сетей явля­ется прокладка в непроходных каналах.

На рис. 2 показана конструкция непроходного канала с бетонными стенками. При такой конструкции основ­ные затраты (50—58%) приходятся на строительную часть, тепловую изоляцию труб, т. е. на вспомогательные сооружения прокладки. Каналы прокладываются на глубине 0,7—1 м от по­верхности земли до верха плиты перекрытия. Во избежание дре­нажных устройств тепловую сеть необходимо стремиться укла­дывать выше уровня грунтовых вод. Если этого избежать невоз­можно, применяются, гидроизоляция канала из двух слоев рубе­роида на клебемассе или прокладка с наименьшим заглублением (до 0,5 м). Однако гидроизоляция каналов тепло­вых сетей не обеспечивает надежной защиты их от грунтовых вод, так как в практических условиях трудно вы­полнить такую изоляцию доброкачест­венно. Поэтому в настоящее время при укладке тепловых сетей ниже уровня грунтовых вод устраивают сопутствую­щий пластовый дренаж.

Дренажные трубы песчано-гравийным (щебеночным) фильтром про­кладывают вдоль канала, обычно со стороны наибольшего при­тока грунтовых вод. Под канал и вдоль боковых его стен укладывают песчаный грунт, который способствует отводу грунтовых вод. В отдельных случаях дренажные трубы

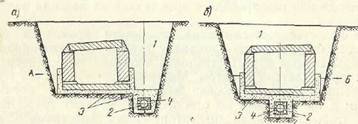

Рис. 2.

размещают под каналом (рис.2), а смотровые колодцы уст­раивают внутри компенсаторных ниш. Устройство дренажа под каналом обходится значительно дешевле, особенно в скальных и плывунных грунтах, так как в этом случае не требуется дополнительного уширения траншей.

Применение пористых бетонных труб удешев­ляет и ускоряет сооружение дренажа, так как уменьшаются тру­доемкие работы по устройству фильтров.

При сооружении канала теплотрассы в мелкозернистых пес­чаных и супесчаных грунтах может быть устроен песчано-гравийный или песчаный фильтр слоем 150 мм под каналом.

Заглубление теплопроводов определяется, как правило, про­филем земли, отметками вводов, протяженностью сети и про­кладкой других подземных коммуникаций. Водопровод и газопровод обычно прокладываются на уровне теплопроводов.



Рис. 3.

В местах пересечений допускается устройство местных изгибов водопровода или газопровода с прокладкой их над или под теп­лопроводами.

Для существенного снижения стоимости прокладки сетей применяют бесканальную прокладку труб в теплоизоляционных оболочках. В этом случае тепловая изоляция труб непосредст­венно соприкасается с грунтом. Материал для устройства тепло­изоляционной оболочки должен быть гидрофобным, прочным, дешевым и нейтральным, по отношению к металлу труб. Жела­тельно, чтобы он обладал диэлектрическими свойствами. С этой целью осваиваются конструкции бесканальной прокладки труб в штучных изделиях из ячеистой керамики и в оболочках из поликерамики.

В местах ответвлений теплотрассы к потребителям устраи­ваются кирпичные подземные камеры-колодцы с запорной и другой арматурой. Высота камер принимается не менее 1,8 м. Вход в камеру выполняется через чугунный люк глубина принимается 0,4—0,5 м. Для камер, размещаемых внутри жилой застройки, допускается возвышение их над поверхностью земли на высоту не более 400 мм.

Для компенсации тепловых удлинений трубопроводов от из­менения температуры теплоносителя на прямых участках теп­лотрассы применяются гибкие П-образные компенсаторы, а на ломаных участках используются углы поворота трассы (есте­ственная компенсация). Компенсаторы размещаются в специ­альных кирпичных нишах, предусматриваемых по длине тепло­трассы. Расстояние между компенсаторами устанавливается расчетом или принимается по номограммам в зависимости от температуры теплоносителя.

Трубы в каналах укладываются на опорных бетонных подушках. Перемещение труб при изменении их длины обеспечивает заложение камер от поверхности земли до верха покрытия.

Расстояние между опорными подушками зависит от диаметров укладываемых труб. Для труб диаметром не более 250 мм рас­стояния принимаются 2—8 м.
