Однородная стенка

Передача тепла при граничных условиях третьего рода (теплопередача). Коэффициент теплопередачи. Термическое сопротивление теплопроводности, теплоотдачи, теплопередачи

КЛАССИФИКАЦИЯ ИНФОРМАЦИИ ПО РАЗНЫМ ПРИЗНАКАМ

Любая классификация всегда относительна. Один и тот же объект может быть классифицирован по разным признакам или критериям. Часто встречаются ситуации, когда в зависимости от условий внешней среды объект может быть отнесен к разным классификационным группировкам. Эти рассуждения особенно актуальны при классификации видов информации без учета ее предметной ориентации, так как она часто может быть использована в разных условиях, разными потребителями, для разных целей.

На рисунке приведена одна из схем классификации циркулирующей в организации (фирме) информации. В основу классификации положено пять наиболее общих признаков: место возникновения, стадия обработки, способ отображения, стабильность, функция управления.

Классификация информации, циркулирующей в организации

Место возникновения. По этому признаку информацию можно разделить на входную выходную, внутреннюю, внешнюю.

Входная информация — это информация, поступающая в фирму или ее подразделения.

Выходная информация — это информация, поступающая из фирмы в другую фирму, организацию (подразделение).

Одна и та же информация может являться входной для одной фирмы, а для другой, ее вырабатывающей, выходной. По отношению к объекту управления (фирма или ее подразделение: цех, отдел, лаборатория) информация может быть определена как внутренняя, так и внешняя.

Внутренняя информация возникает внутри объекта, внешняя информация — за пределами объекта.

Пример 4. Содержание указа правительства об изменении уровня взимаемых налогов для фирмы является, с одной стороны, внешней информацией, с другой стороны — входной. Сведения фирмы в налоговую инспекцию о размере отчислений в госбюджет являются, с одной стороны, выходной информацией, с другой стороны — внешней по отношению к налоговой инспекции.

Стадия обработки. По стадии обработки информация может быть первичной, вторичной, промежуточной, результатной.

Первичная информация — это информация, которая возникает непосредственно в процессе деятельности объекта и регистрируется на начальной стадии.

Вторичная информация — это информация, которая получается в результате обработки первичной информации и может быть промежуточной и результатной.

Промежуточная информация используется в качестве исходных данных для последующих расчетов.

Результатная информация получается в процессе обработки первичной и промежуточной информации и используется для выработки управленческих решений.

Пример 5. В художественном цехе, где производится роспись чашек, в конце каждой смены регистрируется общее количество произведенной продукции и количество расписанных чашек каждым работником. Это первичная информация. В конце каждого месяца мастер подводит итоги первичной информации. Это будет, с одной стороны, вторичная промежуточная информация, а с другой стороны — результатная. Итоговые данные поступают в бухгалтерию, где производится расчет заработной платы каждого работника в зависимости от его выработки. Полученные расчетные данные — результатная информация.

Способ отображения. По способу отображения информация подразделяется на текстовую и графическую.

Текстовая информация — это совокупность алфавитных, цифровых и специальных символов, с помощью которых представляется информация на физическом носителе (бумага, изображение на экране дисплея).

Графическая информация — это различного рода графики, диаграммы, схемы, рисунки и т.д.

Стабильность. По стабильности информация может быть переменной (текущей) и постоянной (условно-постоянной).

Переменная информация отражает фактические количественные и качественные характеристики производственно-хозяйственной деятельности фирмы. Она может меняться для каждого случая, как по назначению, так и по количеству. Например, количество произведенной продукции за смену, еженедельные затраты на доставку сырья, количество исправных станков и т.п.

Постоянная (условно-постоянная) информация — это неизменная и многократно используемая в течение длительного периода времени информация. Постоянная информация может быть справочной, нормативной, плановой:

· постоянная справочная информация включает описание постоянных свойств объекта в виде устойчивых длительное время признаков. Например, табельный номер служащего, профессия работника, номер цеха и т.п.;

· постоянная нормативная информация содержит местные, отраслевые и общегосударственные нормативы. Например, размер налога на прибыль, стандарт на качество продуктов определенного вида, размер минимальной оплаты труда, тарифная сетка оплаты государственным служащим;

· постоянная плановая информация содержит многократно используемые в фирме плановые показатели. Например, план выпуска телевизоров, план подготовки специалистов определенной квалификации.

Функция управления. По функциям управления обычно классифицируют экономическую информацию. При этом выделяют следующие группы: плановую, нормативно-справочную, учетную и оперативную (текущую).

Плановая информация — информация о параметрах объекта управления на будущий период. На эту информацию идет ориентация всей деятельности фирмы.

Пример 6. Плановой информацией фирмы могут быть такие показатели, как план выпуска продукции, планируемая прибыль от реализации, ожидаемый спрос на продукцию и т.д.

Нормативно-справочная информация содержит различные нормативные и справочные данные. Ее обновление происходит достаточно редко.

Пример 7. Нормативно-справочной информацией на предприятии являются:

· время, предназначенное для изготовления типовой детали (нормы трудоемкости);

· среднедневная оплата рабочего по разряду;

· оклад служащего;

· адрес поставщика или покупателя и т.д.

Учетная информация — это информация, которая характеризует деятельность фирмы за определенный прошлый период времени. На основании этой информации могут быть проведены следующие действия: скорректирована плановая информация, сделан анализ хозяйственной деятельности фирмы, приняты решения по более эффективному управлению работами и пр. На практике в качестве учетной информации может выступать информация бухгалтерского учета, статистическая информация и информация оперативного учета.

Пример 8. Учетной информацией являются: количество проданной продукции за определенный период времени; среднесуточная загрузка или простой станков и т.п.

Оперативная (текущая) информация — это информация, используемая в оперативном управлении и характеризующая производственные процессы в текущий (данный) период времени. К оперативной информации предъявляются серьезные требования по скорости поступления и обработки, а также по степени ее достоверности. От того, насколько быстро и качественно проводится ее обработка, во многом зависит успех фирмы на рынке.

Пример 9. Оперативной информацией являются:

· количество изготовленных деталей за час, смену, день;

· количество проданной продукции за день или определенный час;

· объем сырья от поставщика на начало рабочего дня и т.д.

Передача тепла от одной жидкой среды (жидкости или газа) к другой через разделяющую их однородную или многослойную твердую стенку любой формы называется теплопередачей. Теплопередача включает в себя теплоотдачу от более горячей жидкости к стенке, теплопроводность в стенке, теплоотдачу от стенки к более холодной подвижной среде.

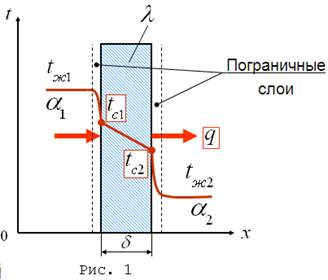

Пусть плоская однородная стенка имеет толщину d (рис. 1). Заданы коэффициент теплопроводности λ, температуры окружающей среды t_ж1 и t_ж2, а также коэффициенты теплоотдачи α₁ и α₂.

Будем считать, что t_ж1, t_ж2, α₁ и α₂постоянны и не меняются вдоль поверхности. Это позволяет рассматривать изменение температуры жидкостей и стенки только в направлении, перпендикулярном плоскости стенки.

При заданных условиях необходимо найти тепловой поток от горячей жидкости к холодной, а также температуры на поверхностях стенки.

Удельный тепловой поток от горячей жидкости к стенке определяется из закона Ньютона–Рихмана уравнением

При стационарном тепловом режиме тот же тепловой поток пройдет путем теплопроводности через твердую стенку:

Этот же тепловой поток передается от второй поверхности стенки к холодной жидкости за счет теплоотдачи

Аналогично решению для многослойной плоской стенки выразим температурные напоры

и почленно сложим правые и левые части, тогда

Выразим плотность теплового потока:

Здесь

– коэффициент теплопередачи, характеризующий интенсивность передачи тепла от одной жидкости к другой через разделяющую их стенку, имеет ту же размерность, что и коэффициент теплоотдачи, численно равен количеству тепла, которое передается через единицу поверхности стенки в единицу времени при разности температур между жидкостями в один градус.

Величина, обратная коэффициенту теплопередачи, называется полным термическим сопротивлением теплопередачи и для однослойной стенки запишется как

Из этого выражения видно, что полное термическое сопротивление складывается из частных термических сопротивлений:

R₁=1/α₁– термического сопротивления теплоотдачи от горячей жидкости к поверхности стенки;

R_c=d/λ– термического сопротивления теплопроводности стенки; 2

R2=1/α₂ – термического сопротивления теплоотдачи от поверхности стенки к холодной жидкости.
