Талевые системы

Буровые лебедки

Буровые вышки.

Буровая вышка предназначена для подъема и спуска буровой колонны и обсадных труб в скважину, удержания бурильной колонны на весу во время бурения, а также для размещения в ней талевой системы, бурильных труб и части оборудования, необходимого для осуществления процесса бурения.

При бурении на нефть и газ используются металлические вышки башенного и мачтового типов. Мачтовые вышки применяются чаще, чем башенные. Они легче и быстрее устанавливаются, зато башенные вышки более грузоподъемные и более высокие. Башенные чаще применяются на глубоких разведочных скважинах, а мачтовые – на эксплуатационном бурении.

Буровые вышки бывают различными по грузоподъемности и по высоте. Практикой установлено, что при бурении скважин до глубины 1200-1300м целесообразно применять вышки высотой 28м, скважин глубиной 133-3500м – высотой 41-42м, скважин глубиной свыше 3500м – высотой 53м и более.

В настоящее время широко применяются А-образные вышки мачтового типа (см. рис.№1). Состоят они из двух колонн, соединенных сверху у кронблока связями и прикрепленных внизу к опорным шарнирам. На определенном расстоянии от шарниров вышка имеет жесткие опоры – подкосы.

Буровая лебедка предназначена для спуска и подъема бурильной колонны, свинчивания и развинчивания труб, спуска обсадных колонн, удерживания на весу неподвижной колонны или медленного ее опускания (подачи) в процессе бурения.

В ряде случаев буровая лебедка используется для передачи мощности от двигателя к ротору, подтаскивания грузов и других вспомогательных работ.

Буровые лебедки выпускаются различных типов, отличных друг от друга кинематическими схемами и конструктивным оформлением.

Талевая (полиспастовая) система буровых установок предназначена для преобразования вращательного движения барабана лебедки в поступательное (вертикальное) перемещение крюка и уменьшения нагрузки на ветви каната.

Через канатные шкивы кронблока и талевого блока в определенном порядке пропускается стальной талевый канат, один конец которого («мертвый») крепится к рамному брусу вышки, а другой, называемый ходовым (ведущим), -- к барабану лебедки.

По грузоподъемности и числу ветвей каната в оснастке талевые системы разделяют та различные типоразмеры. В буровых установках грузоподъемностью 50-75т применяют талевую систему с числом шкивов 2 \3 и 3\4; в установках с грузоподъемностью 100-300т – талевую систему с числом шкивов 3\4, 4\5, 5\6 и 6\7. В обозначении системы оснастки первая цифра показывает число канатных шкивов талевого блока, а вторая – число канатных шкивов кронблока.

Кронблок представляет собой раму, на которой смонтированы оси и опоры со шкивами. Иногда рама выполняется как одно целое с верхней частью вышки.

Талевый блок представляет собой сварной корпус, в котором помещаются шкивы и подшипниковые узлы. как и в кронблоках.

Талевые канаты представляют собой стальные круглые, шести рядные канаты тросовой конструкции крестовой свивки. Пряди, свиваемые в канат вокруг органического или металлического сердечника, изготавливаются из высокоуглеродистой и высокомарганцовистой стали высокой прочности с числом проволок от 19 до 37. Учитывая место крепления ходового конца каната в направлении его навивки на барабан, для буровых лебедок применяют талевые канаты правой свивки диаметрами 25, 28, 32, 35, 38 мм. Наиболее распространены канаты с органическим и пластмассовым сердечником диаметрами 28 и 32 мм. При глубинах более 4000м применяют канаты с металлическим сердечником, обладающие повышенным разрывным усилием и высокой поперечной жесткостью, благодаря которой возрастает их сопротивляемость раздавливанию.

Буровые крюки и крюкоблоки предназначены для подвешивания на них в процессе бурения бурильного инструмента и элеваторов при спускоподъемных операциях.

Крюкоблоки (крюки, соединенные с талевым блоком) имеют ряд преимуществ: меньшую общую высоту, чем у талевого блока и крюка, вместе взятых, более компактную конструкцию. К недостаткам следует отнести большую их массу.

Крюки бывают грузоподъемностью 75, 130, 200,225т (соответственно допускающие кратковременную, максимальную грузоподъемность –110, 160, 250 и 300т).

Номинальная грузоподъемность крюкоблоков – 75, 125 и 200т (максимальная грузоподъемность – 100, 160 и 250т).

Штропы бурильные – это звенья, соединяющие крюк с элеватором, на котором подвешивается бурильный инструмент или колонна обсадных труб. Грузоподъемность штропов – 25,50,75,125,200 и 300т. Штропы грузоподъемностью 25, 50 и 75т предназначены для ремонта скважин, но могут быть использованы и для буровых установок соответствующей грузоподъемности

2.4. Механизмы и инструмент, применяемые для производства спускоподъемных операций

Подъем и спуск бурильных труб с целью замены отработанного долота состоит из одних и тех же многократно повторяемых операций. Для производства спускоподъемных операций применяется специальное оборудование и инструмент. К ним относятся: элеватор, клинья, круговой ключ, машинные ключи («спайдеры»), автоматический буровой ключ (АБК), пневматический роторный клиновой захват (ПКР).

Элеватор, предназначен для захвата и удержания на весу колонны бурильных или обсадных труб при спускоподъемных операциях. Применяют элеваторы различных типов, отличающиеся размерами в зависимости от диаметра бурильных или обсадных труб, грузоподъемностью, конструктивным исполнением и материалом для их изготовления.

Клинья для бурильных труб используются для подвешивания бурового инструмента в столе ротора. Они вкладываются в конусное отверстие между трубой и вкладышами ротора. Применение клиньев ускоряет работы по спускоподъемным операциям. Клинья для обсадных труб применяют для спуска тяжелых обсадных колонн. Клинья устанавливают на специальных подкладках над устьем скважины. Пневматический роторный клиновой захват (ПКР), встроен в ротор и предназначен для подъема и опускания клиньев.

Рис № 2

Для свинчивания и развинчивания бурильных и обсадных труб применяют различные ключи. Одни из них предназначаются для свинчивания, а другие для крепления и открепления резьбовых соединений колонны. Обычно легкие круговые ключи для предварительного свинчивания труб рассчитаны на замки одного диаметра, а тяжелые машинные ключи для крепления и открепления резьбовых соединений – на два, а иногда и более размеров бурильных труб и замков. Операция крепления и открепления резьбовых соединений осуществляется двумя машинными ключами: один ключ (задерживающий) – неподвижный, а второй – (завинчивающий или открепляющий) – подвижный. Ключи подвешиваются в горизонтальном положении и прикрепляются к стальным канатам для облегчения их перемещения. Работы по спуску и подъему значительно облегчаются при использовании автоматического бурового ключа АКБ, устанавливаемого между лебедкой и ротором (рис № 2).Во избежание проскальзывания ключа в челюсти вставляют сухари, имеющие насечку.

2.5. Оборудование для проходки скважины.

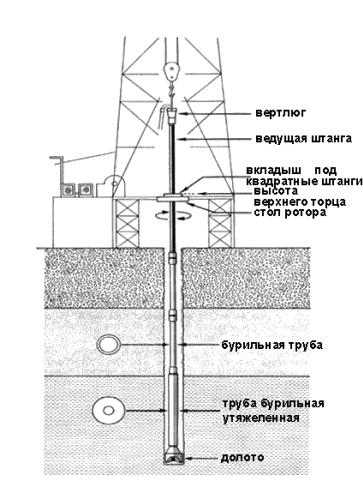

рис. № 3

При бурении вращательным способом необходимо, чтобы разрушающему инструменту (долоту) передавались вращательное движение и нагрузка, обеспечивающая достаточный нажим на разрушаемый интервал. Кроме того, необходимы условия для удаления разрушенных частиц вещества (породы). Поэтому скважина оборудуется ротором, вертлюгом с буровым шлангом, буровыми насосами и колонной бурильных труб. Если долота вращаются не с поверхности земли (ротором), а непосредственно на забое, кроме перечисленного оборудования, используют турбобуры или электробуры.
