Импульсно-кодовая модуляция

Под цифровым представлением речевых сигналов (РС) будем понимать их аналого-цифровое преобразование (АЦП). Первый шаг состоит в периодической дискретизации -замене непрерывной функции её дискретными значениями.

Согласно теореме В. Котельникова, частота дискретизации должна быть равна или превосходить удвоенное значение полосы, которую занимает сигнал.

Согласно международному стандарту, для хорошего качества передачи речи, достаточна полоса частот 300 – 3400 Гц. При этом достаточна частота дискретизации . Процесс получения дискрет называется амплитудно-импульсной модуляцией (АИМ).

Рисунок 7.1- Иллюстрация процедуры дискретизации аналогового сигнала

Для высокого качества передачи речи достаточно квантовать аналоговый сигнал с использованием 13 разрядов (бит) двоичного кода.

Тогда скорость цифрового потока на выходе такого простейшего кодера:

Задачей речевого кодера является минимизация скорости цифрового потока на своем выходе, разумеется при сохранении высокого качества передачи речи.

Импулъсно-кодовая модуляция (ИКМ) - самый старый метод цифрового кодирования речи.

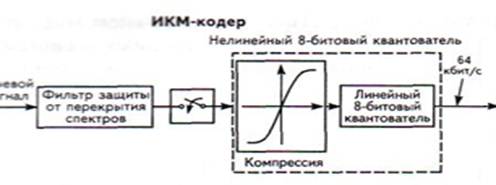

Рисунок 7.2 – ИКМ-кодер

Система ИКМ с линейным квантованием практически не применяется, поскольку для достижения приемлемо­го качества восприятия восстановленного речевого сигнала при равно­мерном квантовании необходимо обеспечить m ≥ 12. Столь большое число уровней квантования n_макс = 2¹² при F_д = 8 кГц требует, чтобы скорость R_ц передачи символов в канале была не менее 96 кбит/с. Для существенного уменьшения скорости R_ц цифрового потока прибегают к нелинейному квантованию (рисунок 7.3 - а) в процессе мгновенного компандирования (МК),когдана передающей стороне РС подвергают компрессии по логарифмическому закону, а на приемной осуществляют обратную операцию – экспандирование с помощью экспоненциального преобразования. При МК устраняется психофизическая избыточность, определяемая низкой заметностью искажений квантования на фоне сильного сигнала.

В электросвязи используется ИКМ с компандированием либо по m - закону, либо по А - закону; характеристика компрессии по m - закону приведена на рисунке 7.3-б для разных значений коэффициента сжатия. Обычно используют m = 30; 100; 255 или А = 87,6. Структурная схема системы ИКМ с МК дополняется элементами логарифмического компандера (рекомендация ITU-T G.711, 1960 г.). Так, можно либо компрессировать исходный сигнал по логарифмическому закону с последующим равномерным квантованием при сравнительно малом числе уровней (например, при m = 8), либо компрессировать предварительно преобразованный в цифровую форму сигнал при срав­нительно большом исходном числе уровней квантования (например, при m = 12) с последующим преобразованием к восьмиразрядному коду (m = 8). Результатом преобразования является двоичная последова­тельность, передаваемая со скоростью R_ц = 64 кбит/с.

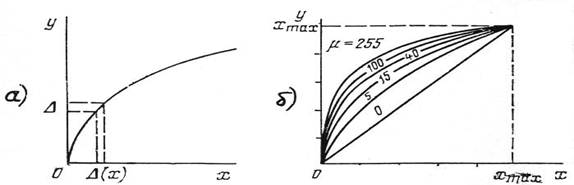

Рис. 7.3. Принцип нелинейного квантования (а) и характеристики компрессии по m - закону (б)

Из-за трудностей реализации неравномерного квантования с аналоговыми компрессорами переходят к цифровым, у которых плавная характеристика компрессии заменяется линейно-ломанной аппроксимирующей функцией с различным числом сегментов.

Кодер ИКМ состоит из фильтра защиты от перекрытия спектров, дискретизатора и квантователя с переменным шагом (квантование с логарифмическим сжатием).

Переменный шаг квантования вызван двумя факторами:

} Чувствительность человеческого уха снижается при увеличении уровня звука. Поэтому без ущерба качеству можно сократить число уровней квантования в области больших амплитуд.

} Сигналы с малыми амплитудами встречаются чаще нежели с большими. А это наталкивает на мысль, что можно почти не ухудшая качество квантовать большие амплитуды с меньшей точностью, чем малые.
