Окружная сила червяка уравновешивается осевой силой колеса




.

Окружная сила колеса уравновешивается осевой силой червяка

.

Радиальные силы

.

Силы нормального давления

.

5.8.5 Расчет червячных передач на выносливость по контактным напряжениям.



Червячные передачи подвергался разрушению, как и зубчатые, т. e. выкрашиваются и ломаются.

Расчету на прочность и на изгиб подвергаются зубья червячного колеса, как менее прочные по сравнению с витками червяка.

Для всех червячных передач, открытых и закрытых, расчет по контактным напряжениям является основным, а расчет но напряжениям изгиба - проверочным.

Для расчета по контактным напряжениям исходной является формула Герца-Беляева

- интенсивность нормальной силы. Сила нормального давления ; Длина контактной линии по делительной окружности:

(Рисунок 81. в).

- коэффициент нагрузки: (аналогично цилиндрическим передачам): Кнβ - коэффициент неравномерности распределения нагрузки по ширине венца колеса;

Кнv -коэффициент динамичности нагрузки, зависящий от скорости скольжения и принятой степени точности изготовления червячной пары.

.

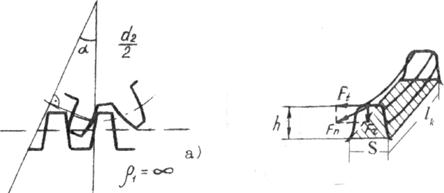

Приведенный радиус кривизны (Рисунок 82. а)


;



Рис 82.



Приведенный модуль упругости

;

- для стального червяка;

- для бронзового или чугунного колеса.

После подстановки в формулу Герца - Беляева выражений интенсивности нормальной силы, приведенного радиуса кривизны и приведенного модуля упругости, проведя соответствующие преобразования, получим значение ан для червячной пары из стального червяка и бронзового или чугунного колеса:

- формула для проверочного расчета червячных передач на выносливость по контактным напряжениям, из которой получаем формулу для проектного расчета

, мм.

Желательно, чтобы окончательно принятое межосевое расстояние выражалось целым числом мм (целесообразно из стандартного ряда). Для этого необходимо увеличить или уменьшить z2 на 1...2 зуба. Δu допускается до 4%.

При корригировании зацепления получают aw, соответствующее стандартному ряду, без изменения z2. В этом случае определяют величину смещения при нарезании червячного колеса. Положительное смещение получают удалением фрезы от центра заготовки, отрицательное - приближением фрезы к центру заготовки. Червяк нарезаемся без смещения.

(в пределах ±1) предпочтительно +, прочность выше.



3.8.6 Расчет зубьев червячного колеса на выносливость по напряжениям изгиба.



На зуб действует окружная сила Ft, вызывающая напряжения изгиба, и радиальная сила Fr, вызывающая напряжения сжатия (Рисунок 82. б).

Опасное сечение зуба представляет собой прямоугольник S х lк. Напряжение у основания зуба .



Напряжения и изгиба

;

; ; ;

.

где γF - коэффициент формы зуба приведенного колеса:

;

- формула для проверочного расчета зубьев червячного колеса на выносливость по напряжениям изгиба.



3.9 Ременные передачи.
