В этом случае

H = d – e

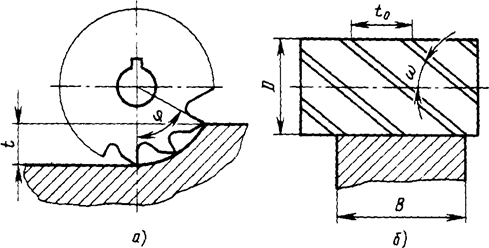

Рис.48. Условие равномерного фрезерования для цилиндрических фрез с прямыми(а) и винтовыми зубьями

E = 360о/z; cosj = 1 – t/R

При малой глубине резания, заданных D и z, не всегда можно добиться равномерности фрезерования. Для цилиндрических фрез (в том числе и концевых) с зубьями, расположенными на периферии по винтовой, равномерность зависит от угла наклона винтовых канавок w и ширины фрезерования В (рис. 48,б).

Процесс фрезерования будет равномерным при условии, если величина В кратна осевому шагу фрезы

где с – целое число.

Рис.49. Углы тела зуба и впадины фрезы

Углы тела зуба и впадины. Прочность зуба и пространство для размещения стружки характеризуются углами h и d (рис. 49, а).

Для остроконечных монолитных фрез угол h не должен быть меньше 47…52° и только в исключительных случаях он выполняется в пределах 30…40°, например для фрез концевых и прорезных.

Угол впадины d для большинства фрез равен углу рабочей фрезы, кроме фрез с винтовыми зубьями. Выбор угла d зависит от диаметра фрезы, числа, формы и размеров зубьев. Для сокращения номенклатуры фрез установлен размерный ряд на угол d в пределах 45…100° через каждые 5°. Углы d и h связаны друг с другом:

где e = 360^о/z.

Это соотношение справедливо и для режущих зубьев, снабженных передними углами.

Для фрез с винтовыми зубьями угол h определяется в плоскости NN, перпендикулярной к винтовым зубьям (рис. 49,б).

h = d - e_i

где e_i- угол, соответствующий шагу зубьев при приведенном их количестве, т. е.

e_i = 360°/z_i

Приведенное количество зубьев z_i, есть то число, которое имеет фреза с радиусом R_i, соответствующим радиусу кривизны эллипса в направлении малой его оси

Так как z_i = 2pR_i/S_N, где s_n = 2Rj/z cosw – шаг зубьев в нормальном сечении, то z_i = z/cos2w.

Во избежание поломки зубьев угол h должен быть не менее приведенных выше значений.

Форма зубьев и впадин. Число зубьев фрезы влияет на форму, размеры зуба и впадины.

Форма зубьев и впадин должна обеспечивать прочность зубьев, получение достаточного пространства для размещения стружки, гарантировать лучший отвод стружки из зоны резания и допускать максимально возможное количество переточек.

Для остроконечных фрез наиболее распространенной является первая форма в виде трапеции (рис.3, а). Принимается в основном для фрез, работающих на чистовых операциях. Затачивание производится по задней поверхности. Высота зуба h принимается равной 0,5…0,65 окружного шага; радиус у дна впадины r = 0,5…2,0 мм.

Для фрез с крупными зубьями принимается вторая или третья (рис.3,6,б, в) форма. Высота зуба h =0,3…0,45 окружного шага; r =0,4¸0,75h (больший коэффициент обычно принимается для фрез малого диаметра). Однако выбор его ограничивается высотой зуба и прямолинейным участком l, характеризующим возможное количество переточек при условии сохранения принятого переднего угла g.
