Гистограммы

Данные, которые расположены в столбцах или строках, можно изобразить в виде гистограммы. Гистограммы используются для демонстрации изменений данных за определенный период времени или для иллюстрирования сравнения объектов.

В гистограммах категории обычно формируются по горизонтальной оси, а значения — по вертикальной.

Гистограммы содержат следующие подтипы диаграмм

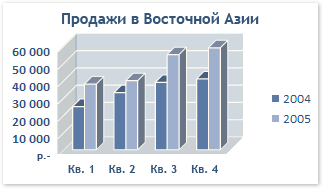

• Гистограмма с группировкой и объемная гистограмма с группировкой Гистограммы с группировкой сравнивают значения по категориям и выводят их в виде плоских вертикальных прямоугольников. На объемной гистограмме с группировкой данные отображаются в трехмерном виде. Третья ось значений (ось глубины) не используется.

Сгруппированные гистограммы можно использовать при отображении следующих категорий данных

• Диапазоны значений (например, количество элементов).
• Специфические шкалы (например, шкала Лайкерта с масками, такими как «Полностью согласен», «Согласен», «Не знаю», «Не согласен», «Полностью не согласен»).
• Неупорядоченные имена (например, названия элементов, географические названия или имена людей).

Примечание. Чтобы представить данные в трехмерном виде, при котором используются три оси (горизонтальная ось, вертикальная ось и ось глубины) и который можно изменить, используйте подтип объемных гистограмм.

• Гистограмма с накоплением и объемная гистограмма с накоплением Гистограммы с накоплением показывают отношение отдельных составляющих к их совокупному значению, сравнивая по категориям вклад каждой величины в общую сумму. Гистограмма с накоплением представляет значения в виде плоских вертикальных прямоугольников с накоплением. Объемная гистограмма с накоплением показывает эти же данные только в трехмерном виде. Третья ось значений (ось глубины) не используется.

Гистограммы с накоплением можно использовать для вывода нескольких рядов данных, если требуется обратить внимание на итоги.

• Нормированная гистограмма с накоплением и объемная нормированная гистограмма с накоплением Нормированные гистограммы с накоплением и объемные нормированные гистограммы с накоплением сравнивают по категориям процентный вклад каждой величины в общую сумму. Нормированная гистограмма с накоплением показывает значения в виде плоских вертикальных нормированных прямоугольников с накоплением. Объемная нормированная гистограмма с накоплением представляет эти же данные в трехмерном виде. Третья ось значений (ось глубины) не используется.

Нормированную гистограмму с накоплением можно использовать, если есть три или более рядов данных и нужно подчеркнуть их вклад в общую сумму, особенно если она одинакова для каждой категории.

• Объемная гистограмма В объемных гистограммах используются три оси, которые можно изменить (горизонтальная ось, вертикальная ось и ось глубины). Эти гистограммы сравнивают точки данных (Элементы данных. Отдельные значения, отображаемые на диаграмме в виде полос, столбцов, линий, секторов, точек или других объектов, называемых маркерами данных. Маркеры данных одного цвета образуют ряд данных.) по горизонтальной оси и оси глубины.

Объемную гистограмму можно использовать для сравнения данных как по категориям, так и по рядам, поскольку диаграммы этого типа показывают категории вдоль горизонтальной оси и вдоль оси глубины, а по вертикальной оси выводят значения.

• Цилиндр, пирамида и конус Для цилиндрических, конических и пирамидальных диаграмм доступны те же типы представлений (с группировкой, с накоплением, нормированная с накоплением и объемная), что и для прямоугольных гистограмм. Они показывают и сравнивают данные аналогичным образом. Единственное различие заключается в том, что эти типы диаграмм вместо прямоугольников содержат цилиндрические, конические и пирамидальные фигуры.

Дата добавления: 2013-12-13
