Коаксиальный кабель

Типы коммуникационной среды

Самые "низкоуровневые" операции по передаче информации выполняются на Физическом уровне модели OSI, или Уровне 1, который образуют коммуникационная среда и интерфейсы. Коммуникационная среда может представлять собой медный или оптоволоконный кабель, а также электромагнитные радио-волны. Интерфейсы – это устройства, с которыми соединена коммуникационная среда.

Существуют четыре типа коммуникационной среды: коаксиальный кабель, витая пара, оптоволоконный кабель и беспроводные технологии. Коаксиальный кабель и витая пара выполнены на основе медного провода. Оптоволоконный кабель имеет стеклянную (чаще всего) или пластиковую проводящую среду. Беспроводные технологии используют радио- или СВЧ-волны.

Коаксиальный (coaxial) кабель (нередко называемый просто "коаксиал") бывает двух видов: толстый и тонкий. Толстый кабель использовался в первых сетях и нередко служил магистралью, связывающей разные сети. Это был первый тип передающей среды, определенный стандартами Ethernet, разработанными в начале 1980-х годов. В настоящее время толстый кабель применяется редко, поскольку имеются более выигрышные альтернативы, например, оптоволокно. Тонкий коаксиальный кабель имеет значительно меньший диаметр по сравнению с толстым кабелем и используется для подключения рабочих станций к локальным сетям (хотя он встречается все реже и реже).

Самый простой коаксиальный кабель состоит из медной жилы (core), изоляции, ее окружающей, экрана в виде металлической оплетки (shield) и внешней оболочки. Оплетка играет роль заземления и защищает жилу от электрических шумов (noise) и перекрестных помех (crosstalk). Перекрестные помехи — это электрические наводки, вызванные сигналами в соседних проводах.

Если кабель, кроме металлической оплетки, имеет и слой фольги, он называется кабелем с двойной экранизацией. При наличии сильных помех можно воспользоваться кабелем с учетверенной экранизацией. Он состоит из двойного слоя фольги и двойного слоя металлической оплетки.

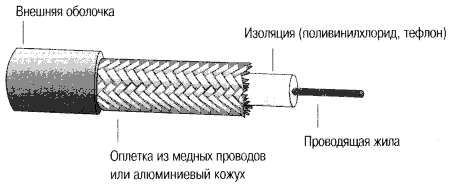

Рис.1. Коаксиальный кабель

Коаксиальный кабель более помехоустойчив, затухание сигнала в нем меньше, чем в витой паре. Затухание (attenuation) — это уменьшение величины сигнала при его перемещении по кабелю.
