Виды аберраций

Аберрации (погрешности) оптических систем

Луч (или его продолжение), проходящий через первый фокус линзы, после преломления идет параллельно главной оптической оси.

Луч, идущий параллельно главной оптической оси, после преломления в линзе проходит через второй фокус линзы.

Луч, проходящий через оптический центр линзы, не изменяет своего направления.

С помощью лучей

Правила построения изображений

Линейным увеличением линзы называется отношение линейных размеров изображения и предмета.

Аберрациями называются искажения изображений.

Причины искажений:

· Лучи непараксиальны;

· Показатель преломления зависит от длины волны;

· Свет немонохроматичен.

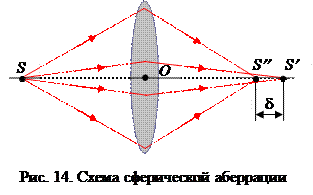

1) Сферическая .

Меры устранения:

· Диафрагмирование (при этом уменьшается светосила;

· Комбинация собирающих (d<0) и рассеивающих (d>0) линз.

2) Кома – если светящаяся точка нахо­дит­ся не на главной оси, то изображение этой точки – в виде пятна, напоминающего кометный хвост.

3) Дисторсия – погрешность, во­зникающая при больших уг­лах падения, вызванная нео­ди­на­ковым увеличением точек, на­ходящихся на разных рас­сто­я­ниях от главной оптической оси.
