Алмазные долота

Алмазный буровой инструмент (АБИ) в соответствии с требованиями ГОСТ 26474-85 изготавливается 5-и типов:

М – для бурения мягких пород;

МС – для бурения мягких пород с пропластками пород средней твердости;

С – для бурения пород средней твердости;

СТ – для бурения пород средней твердости с пропластками твердых пород;

Т – для бурения твердых пород.

По конструктивному исполнению подразделяют на АБИ матричного вида и АБИ со стальным корпусом.

В 1-ом синтетические и другие породоразрушающие элементы закреплены в износостойком матричном слое способом порошковой металлургии.

Во 2-ом породоразрушающие элементы из композиционного материала, изготовленного на основе природных, синтетических алмазов и алмазно-

твердосплавных материалов в виде пластин и цилиндров, закреплены в стальном корпусе с помощью пайки или запрессовки.

В шифре АБИ матричного вида, оснащенных природными и синтетическими алмазами, используются следующие обозначения:

- первая буква указывает вид инструмента (Д – долото алмазное для бурения сплошным забоем; К – бурильная головка алмазная для бурения с отбором керна, используемая совместно с керноотборным инструментом);

- вторая (третья и четвертая) буква указывает на конструктивные особенности и способ армирования (Р – мелкие торовидные выступы на торцевой рабочей поверхности, Т – ступенчатая форма рабочей торцевой поверхности, И – импрегнированный способ армирования, АП – алмазная пластина, В – зарезное долото, С – синтетические алмазы, Ф – долото-фрезер для прорезания окна в обсадной колонне);

- цифры обозначают номинальный диаметр долота, наружный и внутренний диаметр бурильной головки (мм);

- буквы после размера указывают тип АБИ, цифры - модификацию.

В шифре АБИ со стальным корпусом используются следующие обозначения:

- буква У – изготовитель Дрогобычский долотный завод;

- обозначение ИСМ (Институт сверхтвердых материалов) изготовитель Опытный завод ИСМ АН Украины;

- цифры обозначают основные размеры инструментов (номинальный диаметр долота, наружный и внутренний диаметры бурильной головки);

- буква после цифр обозначает тип АБИ;

- дополнительные буквы в шифре инструмента обозначают: А – долото зарезное, РГ – режущее гидромониторное.

ОАО НПО «Буровая техника» изготавливает алмазные долота-фрезеры типов ДФС 139,7 СТ и ДФС 118 СТ, предназначенные для вырезания окна в обсадной колонне диаметром 168 и 146 мм соответственно.

ОАО НПО «Буровая техника» разрабатывает и изготавливает алмазные долота различных типов диаметрами от 104,8 до 295,3 мм с несколькими видами алмазных резцов. На рис. 29.11 изображены общие виды долот.

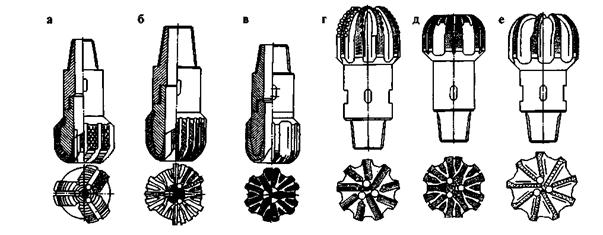

Рис. 29.11 – Алмазные долота ОАО НПО «Буровая техника»:

а – типов ДК...С; ДИ...С; ДКС...С6; ДКСИ...С6; б – типов ДЛ 214,ЗС2;

ДЛС 188,9 С2; в – типов ДРС...СТ4; ДЕ…ТЗ; ДИ...ТЗ;

г – типа ДАП; д - типов ДР; ДРС;е – типа ДЛС

(... – диаметр долота данного типоразмера)
