Регуляторы соотношения

Для регулирования соотношения газ — воздух применяются мембранные регуляторы и инжекционные горелки. На рис.5 показана схема автоматического мембранного устройства для точного регулирования соотношения газа и воздуха. Устройство состоит из двух приборов — регу­лятора 1 давления газа, выравнивающего его давление с помощью воздухо­провода 2 до давления воздуха, и мембранного регулятора 3 соотношения объемов газа и воздуха. В регуляторе / давления газа верхняя часть связана с воздухопроводом 2, а нижняя с

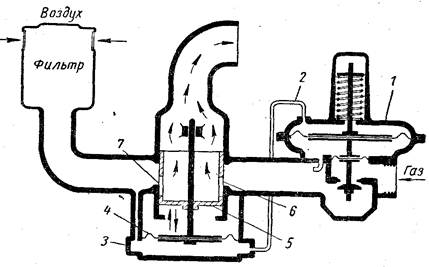

Фиг. 307. Схема мембранного устройства для точного регули­рования соотношения газ—воздух.

газопроводом. При налаженном на опре­деленное соотношение воздуха и газа регуляторе перепад их давлений будет постоянным. Изменение давления воздуха произведет дополнительное усилие на мембрану, вследствие чего клапан газа откроется. Если же увеличивается давление газа, то происходит обратное действие и клапан подачи газа прикры­вается. Мембрана 4 регулирует передвижение вертикального клапана на заданный объем газа и воздуха. С клапаном связан цилиндрический золот­ник 5, открывающий или прикрывающий отверстия для газа 6 и воздуха 7. Инжекционные горелки являются автоматическими регуляторами соот­ношения газ — воздух. В инжекционном смесителе газ с постоянным давле­нием инжектирует воздух, находящийся под более низким давлением. Коли­чество газовоздушной смеси зависит только от давления инжектирующего газа, а соотношение газа и воздуха в смеси будет постоянным.

Для газовых печей регулирование подачи газа и воздуха производится также путем установки двух спаренных дозирующих клапанов на газопро­воде и воздухопроводе. Клапаны связаны посредством тяг с исполнительным механизмом, который, в свою очередь, связан с пирометрическим прибором.
