IEEE 1394 (FireWire)

Задачей разработчиков стало создание универсального внешнего интерфейса ввода-вывода, пригодного как для работы с мультимедиа, так и с накопителями данных (Mass Storage Device), не говоря уже о таких устройствах, как принтеры, сканеры, и т. п. Результатом труда разработчиков стал окончательно утвержденный 12 декабря 1995 г. документ, который описывал IEEE 1394.

Ведущую роль в разработке стандарта играла Apple, которая дала ему имя FireWire, и сразу же сделала ставку на использование этого стандарта в своих компьютерах.

При разработке любительских цифровых видеокамер (DV) стало ясно, что наиболее подходящим внешним интерфейсом для них является IEEE 1394. Поэтому, Digital VCR Conference (DVC) приняла решение использовать IEEE 1394 как стандартный интерфейс для цифровых камер.

Первой стала Sony с цифровыми камерами DCR-VX1000 и DCR-VX700, которые впервые имели выход IEEE 1394. Сегодня любая DV-камера оснащается интерфейсом IEEE 1394. Компания Texas Instruments, организовав массовое производство дешевых микросхем для реализации интерфейса IEEE 1394, сыграла огромную роль в росте количества контроллеров IEEE 1394 в персональных компьютерах.

Из главных особенностей IEEE 1394 можно отметить:

• последовательная шина вместо параллельного интерфейса позволила использовать кабели малого диаметра и разъемы малого размера (рис. 13);

• поддержка «горячего подключения» и отключения;

• питание внешних устройств через IEEE 1394 кабель;

• высокая скорость;

• возможность строить сети из различных устройств и самой различной конфигурации (рис. 14);

• простота конфигурации и широта возможностей;

• поддержка асинхронной и синхронной передачи данных.

Рис. 13. Разъем (а) и кабель (б) интерфейса IEЕЕ 1394.

Примечание: конструкция разъема аналогична игровому порту

приставки Nintendo Gameboy

Интерфейс во многом подобен USB 1.0, но является более быстродействующим. В различных спецификациях устанавливается быстродействие от 12,5 Мбит/с до 1,6 Гбит/с и выше.

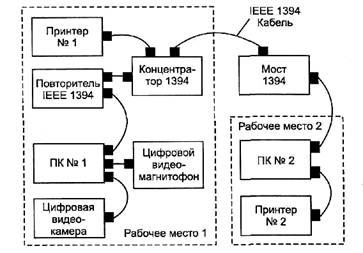

Рис. 14. Соединение разнотипных устройств в сеть с использованием IEEE 1394

Это создает возможность для соединения интерфейсом FireWire с ЭВМ таких устройств, как аналоговые и цифровые видеокамеры, телевизоры, принтеры, сетевые карты и накопители информации.
