Регулирование работы компенсирующих устройств

При минимальной нагрузке потребителя мощность батареи конденсаторов должна быть уменьшена, так как поступление избыточной емкостной нагрузки в сеть вызывает повышение напряжения и увеличивает потери электроэнергии. При максимальной нагрузке и недостаточной мощности БК наблюдается недокомпенсация реактивной мощности, снижение уровня напряжения и увеличение потерь электроэнергии. Для более экономичной работы компенсирующих устройств применяют автоматическое регулирование мощности БК и других видов компенсирующих устройств.

Регулирование мощности конденсаторных установок можно вести тремя способами: вручную, автоматически и с диспетчерского пункта. Регулирование мощности БК не плавное, а ступенчатое (1-2-3ступени).

Автоматическое регулирование мощности БК производится в функции: напряжения, тока нагрузки, направления реактивной мощности, по времени суток.

· Автоматическое регулирование мощности конденсаторных установок по напряжению на шинах подстанции применяется в случае, когда желательно одновременно обеспечить регулирование напряжения.

· Автоматическое регулирование мощности конденсаторных установок по току нагрузки применяется для приемников, имеющих резкопеременный график потребления реактивной мощности.

· Автоматическое регулирование мощности конденсаторных установок по направлению реактивной мощности применяется на отдельных удаленных тупиковых подстанциях.

· Автоматическое регулирование мощности конденсаторных установок по времени суток применяется при хорошо известном и достаточно постоянном суточном графике реактивной нагрузки предприятия.

· Автоматическое регулирование мощности конденсаторных установок по времени суток с коррекцией по напряжению.

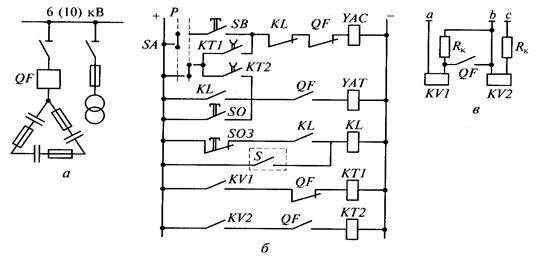

На рисунке 8.11 приведена схема автоматического одноступенчатого регулирования мощности конденсаторной установки по уровню напряжения в сети.

а – цепи трансформатора напряжения; б – цепи оперативного тока; в – цепи питания реле KV1 и KV2

Рисунок 8.11 – Схема одноступенчатого автоматического регулирования мощности конденсаторной установки

Такое регулирование можно использовать в конденсаторных установках напряжением выше 1000 В, но преимущественно оно применяется в сетях напряжением до 1000 В. В последнем случае реле напряжения подключают непосредственно к сети.

При понижении напряжения срабатывает реле напряжения KV1 и замыкает свой контакт в цепи катушки реле времени КТ1, которое с выдержкой времени включает конденсаторную установку. При повышении напряжения срабатывает реле KV2, в результате чего реле КТ2 отключает установку от сети. Для более точной настройки схемы в цепи катушек реле KV1 и KV2 включены добавочные резисторы R_k. Для отстройки от кратковременных колебаний напряжения выдержки времени реле принимаются равными 2-3 мин.

Для ручного управления установкой ключ управления SA4 переводят в положение P. Подача напряжения на катушку включения YАС привода выключателя QF осуществляется кнопкой включения SB. Отключают выключатель кнопкой SO, контакты которой находятся в цепи катушки отключения YAT. Защитное отключение осуществляет промежуточное реле KL, которое срабатывает при кратковременном замыкании контакта S реле защиты. Замкнув контакты в цепи своей катушки и в цепи катушки YAT, реле KL самоудерживается, обеспечивая надежное отключение выключателя QF, и предотвращает включение на короткое замыкание, разомкнув свой контакт в цепи катушки YAC. После срабатывания релейной защиты схему возвращают в исходное положение нажатием кнопки SO3, в результате чего катушка реле KL теряет питание.

Многоступенчатое автоматическое регулирование комплектными конденсаторными установками серии УК-0,38 мощностью от 220 до 540 квар и серии УК-6(10) мощностью от 660 до 1800 квар обеспечивается устройством типа АРКОН.

Контрольные вопросы

1. Каковые технические и экономические результаты компенсации реактивной мощности?

2. Назначение и области применения компенсирующих устройств.

3. Как влияет коэффициент мощности на экономичность системы электроснабжения?

4. Почему невыгодна передача реактивной мощности по электрическим сетям системы электроснабжения?

5. Перечислите средства, применяемые для компенсации реактивной мощности, их достоинства и недостатки.

6. Почему в качестве показателя, характеризующего реактивную мощность, принят коэффициент реактивной мощности tg φ?

7. Как осуществляется регулирование реактивной мощности конденсаторной установки?

8. Почему не целесообразно использовать всю реактивную мощность СД для повышения сos φ?

9. Назовите особенности размещения компенсирующих устройств в электрических сетях.

10. Как влияет работа компенсирующих устройств на режим напряжения в узле присоединения?
