Естественная, скоростная и механическая характеристики.

Скоростная и механическая характеристики двигателя определяются равенствами (8.21) и (8.23) при U=const и I_B=const. При отсутствии дополнительного сопротивления в цепи якоря эти характеристики называются естественными.

Ввиду того, что изменение Ф относительно мало, механические характеристики n=f(M) двигателя параллельного возбуждения, определяемые равенством (8.23) при U=const и I_B=const совпадают по виду с характеристиками n=f(I_Я). По этой же причине эти характеристики практически прямолинейны [рис. 8.13 прямая 1(║)].

Изменение частоты вращения при переходе от холостого хода к номинальной нагрузке у двигателя параллельного возбуждения при работе на естественной характеристике мало и составляет 2-8% от n_Н. Такие слабо падающие характеристики называются жёсткими.

Пренебрегая влиянием реакции якоря, можно считать, что в двигателе с параллельным возбуждением при U=const и I_B=const магнитный поток Ф_δ постоянен, а зависимость M=C·Ф_δ· I_Я = f(I_Я) изображается прямой линией 1(рис. 8.13).

Двигатели параллельного возбуждения с жесткими характеристиками применяются в установках, в которых требуется, чтобы частота вращения при изменении нагрузки сохранялась приблизительно постоянной (металлорежущие станки и пр.).

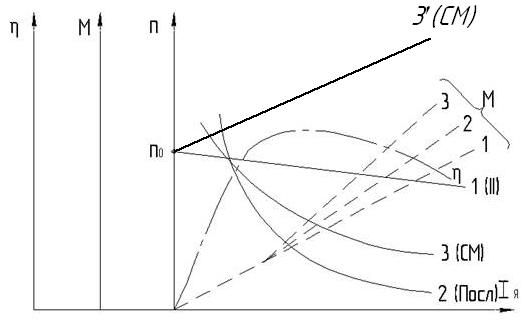

Рис.8.13 Рабочие характеристики двигателей постоянного тока: 1 – с параллельным возбуждением; 2 – с последовательным возбуждением; 3 – со смешанным возбуждением; ___ - скоростные характеристики ; _ _ _ - моментные характеристики ; - --- - --- --к.п.д. ()
