Устройство и область применения




План лекции

КОВШОВЫЕ КОНВЕЙЕРЫ

ЛЕКЦИЯ 20

1. Устройство и область применения

2. Элементы конвейеров и их расчет

Ковшовые конвейеры имеют в основном такие же схемы трассы, как и скребково-ковшовые.

Но здесь ковши укрепляются между двумя пластинчатыми катковыми цепями на свободных шарнирах. Ось подвешивания ковша всегда располагается выше его центра тяжести (устойчивость положения при движении и автоматический возврат после разгрузки).

Загрузка в любом месте нижнего горизонтального участка, перемещение по всей трассе без пересыпок (нет измельчения и истирания) и разгрузка в любом месте горизонтального участка при помощи подвижных или стационарных разгрузочных устройств.

Металлическая конструкция конвейера может быть открытой или закрытой в герметичный кожух (газирующие или токсичные грузы).

Ковшовые конвейеры применяют для транспортирования сухих, пылевидных, зернистых и кусковых грузов на предприятиях химической и угольной промышленности, на топливоподачах электростанций, цементных заводах и др.

- Производительность 10-500 т/ч,

- длина горизонтальных участков до 150 м,

- высота подъёма до 60 м.



Достоинства:

1) отсутствие истирания и крошения груза;

2) возможность транспортирования разных грузов.

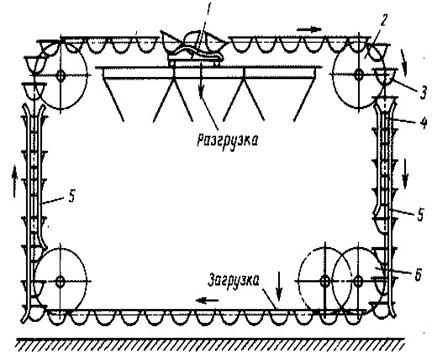

Рис. 20.1. Схема ковшевого конвейера: 1 - тяговая цепь; 2 - ковши; 3 - направляющие; 4 - приводная звёздочка; 5 - натяжная звёздочка; 6 - разгрузочное устройство



Недостатки:

- сложность конструкции и эксплуатации (большое число шарниров и катков);

- большая масса ходовой части;

- возможность раскачивания и ударов ковшей друг о друга при повышенной скорости (более 0,4 м/с).
