Конструктивное исполнение комплектных трансформаторных подстанций напряжением 6(10) кВ

Типы выполнения подстанций напряжением 6(10)/0,4÷0,66 кВ достаточно многообразны, поэтому рассмотрим лишь некоторые из них.

На рисунках 11.12 и 11.13 приведены внешние виды КТП промышленного типа (КТПП) и блочного КТП в бетонной оболочке (БКТПБ).

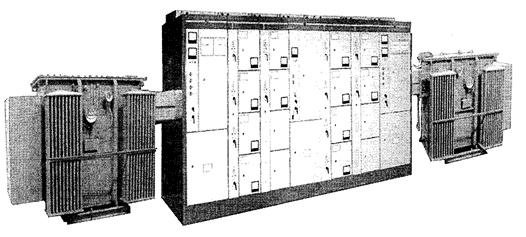

Рисунок 11.12 – Общий вид КТПП Самарского завода «Электрощит»

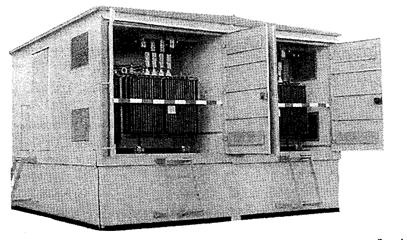

Рисунок 11.13 – Общий вид двухтрансформаторной БКТПБ мощностью 2х1000 кВА

Внутрицеховые комплектные трансформаторные подстанции размещаются как открыто, так и в отдельных помещениях. На рисунке 11.14 приведено внутрицеховое размещение КТП с разводкой силовой сети к электроприемникам.

1 - комплектная трансформаторная подстанция; 2 - колонка с автоматическим выключателем; 3 - ответвительная коробка; 4 - модульная магистраль; 5 - силовой шкаф; 6 - магистральный шинопровод

Рисунок 11.14 - Разводка силовой электросети к электроприемникам цеха

Размещение внутрицеховых подстанций в помещениях пыльных и с химически активной средой допускается при условии принятия мер, обеспечивающих надежную работу электрооборудования.

В производственных помещениях трансформаторы и РУ могут устанавливаться открыто, в камерах и отдельных помещениях. На каждой открыто установленной цеховой подстанции и КТП могут быть применены масляные трансформаторы мощность до 1600 кВА. Расстояние в свету между масляными трансформаторами должно быть не менее 10 м.

Для внутрицеховых подстанций и КТП с сухими трансформаторами или негорючим диэлектриком их мощность и расстояние между ними не ограничиваются.

КРУ и КТП следует, как правило, размещать в пределах «мертвой зоны» подъемно-транспортных механизмов. В цехах с интенсивным движением внутризаводского транспорта КРУ и КТП следует ограждать.

Ширина прохода для управления и ремонта КРУ выкатного типа и КТП должна обеспечивать удобство обслуживания и ремонта (0,6÷0,8 м).

Ввод от трансформатора на щит может быть выполнен двумя способами: кабелями снизу на вводных панелях, предназначенных для кабельных вводов; шинами сверху с помощью вводных панелей или же непосредственно к сборным шинам через разъединитель, установленный на стене.

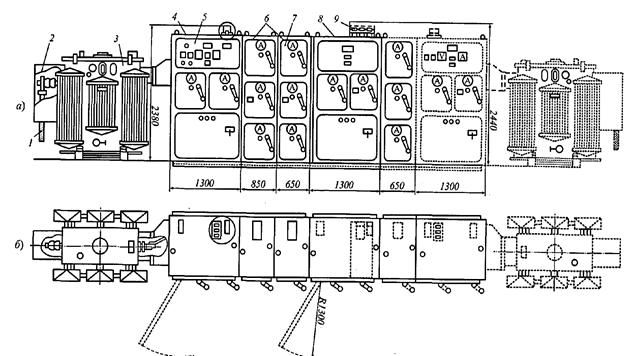

На рисунке 11.15 представлена комплектная двухтрансформаторная подстанция мощностью 630÷1000 кВА для внутренней установки с однорядным расположением оборудования. Автоматические выключатели выдвижного исполнения служат защитно-коммутационной аппаратурой, каждый автомат закрыт дверью, управление производится рукоятками и ключами, расположенными на дверях шкафов, а для дистанционного управления концы проводов подведены к рейке с зажимами. Присоединение вводов высшего напряжения глухое.

а - вид спереди; б - план; 1 - кабель ВН; 2 - шкаф ввода ВН; 3 - силовой трансформатор; 4 –

шкаф ввода НН; 5 - отсек приборов; 6 - шкаф отходящих линий НН; 7 - секционный шкаф НН

или шкаф отходящих линий; 8 - шинный короб; 9 - окно для вывода кабеля вверх

Рисунок 11.15 - Комплектная двухтрансформаторная подстанция мощностью 630÷1000 кВА для внутренней установки с однорядным расположением оборудования

Широко применяются компоновки подстанций с установкой трансформаторов открыто возле производственных зданий предприятия и с размещением распределительных устройств вторичного напряжения внутри этих зданий. При этом необходимо соблюдать ряд условий по противопожарной безопасности, так как пожар в трансформаторе может вывести из работы производственный корпус. Кроме того, должен предусматриваться проезд шириной не менее 3 м вдоль всех трансформаторов или пожарный подъезд к каждому из них.

На рисунке 11.16, а показана цеховая подстанция с открытой установкой трансформатора мощностью 1000 кВА возле цеха и с размещением распределительного щита напряжением до 1 кВ непосредственно в цехе.

На рисунке 11.16, б показана установка однотрансформаторной КТП и вводного шкафа напряжением выше 1 кВ снаружи, непосредственно возле стены здания, а комплектного устройства напряжением до 1 кВ внутри цеха.

Шины, соединяющие выводы напряжением до 1 кВ с комплектным распределительным устройством, заключены в короба из листовой стали.

а — цеховая подстанция с открыто установленным трансформатором мощностью 1000 кВА; б — цеховая однотрансформаторная КТП с наружной установкой трансформатора мощностью 630 кВА; 1 — трансформатор; 2 — шкаф ввода напряжением до 1 кВ; 3 — шкаф отходящих линий; 4 — шкаф ввода напряжением выше 1 кВ с выключателем нагрузки; 5 — зона обслуживания

Рисунок 11.16 - Открытая установка трансформаторов возле цеха.

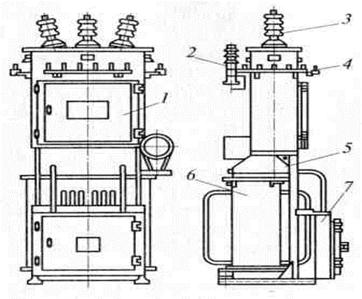

На рисунке 11.17 показан общий вид КТП универсального применения для наружной установки мощностью 25÷1000 кВ∙А.

1 - шкаф высокого напряжения; 2 - разрядник; 3 - проходной изолятор на напряжение 6(10) кВ; 4 - штырь для установки низковольтного изолятора; 5 - кожух; 6 - силовой трансформа­тор; 7 - шкаф низкого напряжения   Рисунок 11.17 - Общий вид комплектной трансформаторной подстанции для наружной установки

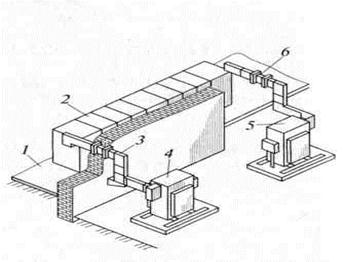

При размещении подстанции в закрытых помещениях транс­форматоры иногда выносят наружу (рисунок 11.18), если это допустимо по условиям окружающей среды.

1 - помещение РУ напряжением 0,4 кВ; 2 - шкафы РУ напряжением 0,4 кВ; 3 - шинный короб; 4, 5 - трансформаторы наружной установки; 6 - шины напряжением 0,4 кВ в коробе   Рисунок 11.18 - Общий вид комплектной двухтрансформаторной подстанции напряжением 6 (10)/0,4 кВ с наруж­ной установкой трансформаторов

На рисунке 11.19 приведена отдельно стоящая ТП с кабельными вводами и двумя трансформаторами мощностью по 1000 кВА каждый.

1 – трансформатор 1000 кВА; 2 – шкаф ввода 6÷10 кВ; 3 – РУНН; 4 – помещение для конденсаторов; 5 – кабель 6÷10 кВ в трубе; 6 – РП 6÷10 кВ

Рисунок 11.19 – Устройство отдельно стоящей подстанции 6(10)/0,4÷0,69 кВ

Некомплектные подстанции могут быть встроенными, при­строенными и отдельно стоящи­ми. В условиях небольших предприятий находят применение мачтовые подстанции (рисунок 11.20). Трансформатор 4 получает питание по ВЛ напряжением 6 кВ через разъединитель 1 типа РЛН-6 и предохранители 3 типа ПКН-6. Со стороны низшего напряжения в шкафу 5 установлен рубильник с предохранителями для защиты отходящих к потребителям линий 2.   1 - разъединитель; 2 - воздушные ли­нии напряжением 0,4 (0,23) кВ; 3 — предохранители типа ПКН-6; 4 - си­ловой трансформатор; 5 - шкаф РУ   Рисунок 11.20 - Мачтовая подстанция

На некомплектных подстан­циях РУ напряжением 6(10) кВ, трансформаторы и РУ напряже­нием 0,4(0,66) кВ устанавлива­ют в отдельных камерах. Распре­делительные устройства напря­жением 6(10) кВ бывают одно- и двухрядного исполнения с ячейками КСО или КРУ; РУ на­пряжением 0,4(0,66) кВ комп­лектуют из типовых панелей ЩО-70. В помещении РУ напря­жением 0,4(0,66) кВ можно раз­мещать и другие электротехни­ческие устройства, например конденсаторные батареи.
