Конструктивное исполнение распределительных подстанций напряжением 6(10) кВ

Распределительные подстанции напряжением 6(10) кВ в соответствии с ПУЭ называются распределительными пунктами (РП). РП представляет собой распре­делительное устройство, предназначенное для приема и распреде­ления электроэнергии при напряжении 6÷20 кВ. Они широко применяются в системах электроснабжения промышленных предприятий, городов, поселков, агропромышленных комплексов. Распределительные пункты, как правило, выполняются с одиночной секционированной или несекционированной системой шин.

Распределительные пункты в системах электроснабжения промышленных предприятий рекомендуется сооружать для удаленных от ГПП потребителей (компрессорных, насосных станций, производственного корпуса с несколькими трансформаторными подстанциями 10(6) кВ). При числе отходящих линий 10(6) кВ менее восьми целесообразность сооружения РП должна быть обоснована.

На предпри­ятиях, внешнее электроснабжение которых осуществляется при напряжении 6(10) кВ, сооружается главный распределитель­ный пункт (ГРП). Сооружение ГПП в таких системах электроснабжения не требуется.

На рисунке 11.21 приведена компоновка распределительной подстанции, пристроенной к зданию цеха с двумя выходами наружу. Часть РП, находящаяся в ведении энергоснабжающей организации, отделена перегородкой с дверью, запираемой на замок.

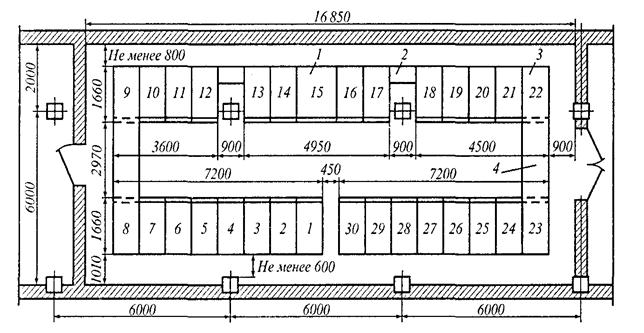

1 - блоки питания; 2 - щитки защиты; 3 - шкаф оперативного тока типа ШУОТ; 4 - мост шинный длиной 3000 мм; 5 - ограждение сетчатое с дверью; 6 - камера типа КСО-272



Рисунок 11.21 - Расположение оборудования РП напряжением 10 кВ при двухрядном расположении камер КСО



На рисунке 11.22 приведена компоновка распределительной подстанции при размещении в отдельном помещении между колоннами в цеху.



1 - шкаф КРУ размером 1350 мм; 2 - токопровод между шкафами; 3 - шкаф КРУ размером 900 мм; 4 - токопровод между секциями КРУ



Рисунок 11.22 - Компоновка РП напряжением 10 кВ в отдельном помещении между колоннами в цеху



На рисунке 11.23 показана компоновка распределительной подстанции с выкатными КРУ с подводом питания через специальную шахту и с установкой в специальных ячейках токоограничивающих реакторов.     Рисунок 11.23 - Компоновка распределительной подстанции с выкатными КРУ и реакторами с подводом питания через специальную шахту от гибких токопроводов

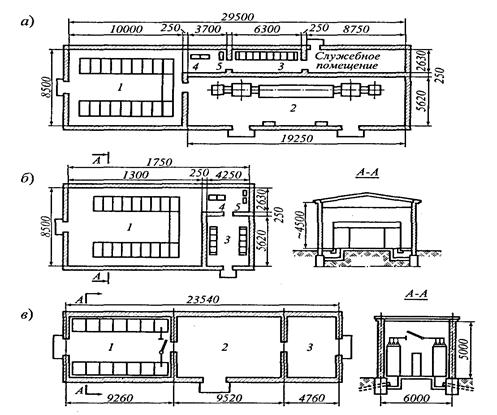

Компоновки некоторых РП предусматривают также возможность размещения в них конденсаторных установок (УК). На рисунке 11.24, а показана отдельно стоящая РП с камерами КРУ, совмещенная с КТП и комплектной конденсаторной установкой (ККУ); на рисунке 11.24, б – отдельно стоящая РП с камерами КРУ, совмещенная с ККУ; на рисунке 11.24, в – отдельно стоящая РП с камерами КСО, совмещенная с КТП и ККУ.

1 - камера КРУ или КСО; 2 - КТП; 3 - ККУ; 4 - электропитание приводов; 5 - вводное устройство силового питания

Рисунок 11.24 - Выполнение распределительных подстанций напряжением 6(10) кВ

Распределительные пункты обычно сооружают с одной систе­мой шин, разделенной на две секции. От РП получают питание трансформаторы, электродвигатели, электропечи и другие электроприемники напряжением выше 1 кВ.

При одиночной системе шин надежность питания повышается вследствие сокращения числа коммутационных операций и возможных при этом ошибок. Разъединители здесь не являются оперативными и служат лишь для снятия напряжения с выключателя на время его ревизии и ремонта. Поэтому серьезных последствий от ошибок при оперировании с ними не бывает, так как они снабжены надежной и простой механической блокировкой с выключателями.

Одиночные системы шин бывают секционированные и несекционированные.

Число секций определяется схемой электроснабжения и характером подключенных электроприемников. Каждая секция РП питается отдельной линией. Если одна из питающих линий отключается и питаемая ее секция обесточивается, то ее питание восстанавливается путем включения секционного аппарата.

Параллельная работа линий применяется в виде редкого исключения.

Схе­ма РП приведенная на рисунке 11.25, применяется в качестве главного распределительного пункта (ГРП). Вводные линии Л1 и Л2 напряжением 6(10) кВ от подстанций подключают к разным сек­циям сборных шин через масляные выключатели. Между секциями устанавливают секционные выключатели, в нормальных условиях работы находящиеся в отключенном состоянии. Непосредственно к линиям Л1 и Л2 подключают трансформаторы собственных нужд и трансформаторы напряжения, с помощью которых цепи управ­ления и измерения получают питание еще до включения выклю­чателей вводов. Линии напряжением 6(10) кВ, отходящие к син­хронным двигателям (СД), вводы и секционный аппарат подклю­чают к сборным шинам через ячейки КРУ с выкатными выклю­чателями.

Рисунок 11.25 - Схема РП, применяемого в качестве ГРП



Для электроснабжения потребителей первой и второй категории применяются только секционированные схемы при помощи выключателя или разъединителя, например, схема РП, представленная на рисунке 11.26. Применение секционных выключателей на напряжениях 6(10) кВ и 0,4 кВ обеспечивает возмож­ность автоматического ввода резерва (АВР), и, следовательно, бесперебойного питания подключенных к РП электроприемников.

Рисунок 11.26 - Схема присоединения потребителей к РП напряжением 10 кВ



При питании потребителей второй категории выключатели на вводах и между секци­ями шин, согласно следует устанавливать только на крупных РП мощностью свыше 10 МВ∙А.

Для потребителей второй категории, не требующих АВР, реко­мендуется секционировать шины РП двумя разъединителями и не устанавливать выключатели на вводах. Соответствующая схема це­хового РП показана на рисунке 11.27, а. Два секционных разъединителя QS3 и QS4 предусматриваются для обеспечения безопасного ремонта любого из них без отключения обеих секций шин одновре­менно.

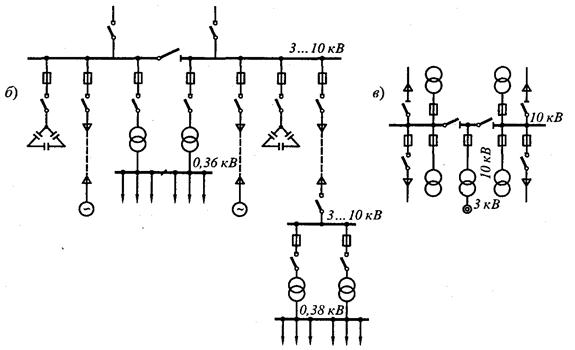

На всех присоединениях с номинальным током до 100 А при на­пряжении 10 кВ и до 200 А при напряжении 6 кВ рекомендуется устанавливать ячейки с выключателями нагрузки и предохрани­телями (ВНП) (рисунок 11.27, б). Предохранители устанавливают перед выключате­лями нагрузки для создания видимого разрыва при ремонте последних. Часть ячеек того же РП, в которых нельзя применять ВНП, комплектуют масляными выключателями.

На рисунке 11.27, в крупный ответственный двигатель выделен на среднюю секцию, что обеспечивает его бесперебойное питание при любых режимах работы РП.

На наиболее сложных и ответственных подстанциях, с числом ячеек 15 и более, рекомендуется применять ячейки КРУ с выдвижными выключателями (рисунок 11.28). В остальных случаях рекоменду­ется применение более дешевых и требующих меньших площадей ячеек КСО со стационарным расположением оборудования и од­носторонним обслуживанием. При числе отходящих линий мень­ше восьми сооружение РП в цехе нерационально. В этом случае высоковольт­ные электроприемники подключают к РП соседнего цеха или непосредственно к шинам ГПП.



а)

а - с разъединителями; б - с выключателями нагрузки; в - с тремя секциями шин

Рисунок 11.27 - Схемы РП с одиночной системой сборных шин





Рисунок 11.28 – Схема крупной РП с АВР на секционном выключателе с применением КРУ
