Асинхронные триггеры

Классификация триггеров

Триггеры

Триггер – это простейшее последовательностное устройство, которое обладает двумя устойчивыми состояниями. В микроэлектронном исполнении выпускают триггеры, различающиеся по сложности построения, по своим функциональным возможностям, по способу управления. Входы, как и сигналы, подаваемые на них, делятся на информационные и вспомогательные. Информационные сигналы через соответствующие входы управляют состоянием триггера. Сигналы на вспомогательных входах служат для предварительной установки триггера в заданное состояние и его синхронизации. Вспомогательные входы могут при необходимости выполнять роль информационных.

Входы и выходы триггеров, как и соответствующим им сигналы, принято обозначать буквами S, R, D, Q, J и др.

Триггеры классифицируют по ряду признаков. По функциональным возможностям выделяют:

а) триггер с раздельной установкой 0 и 1 (RS-триггер);

б) триггер с (приемом информации по данному входу (D-триггер) другое название: триггер задержки;

в) триггер со счетным входом (Т-триггер);

г) универсальный триггер (JК-триггер).

По способу приема информации триггеры подразделяют на асинхронные (нетактируемые) и синхронные (тактируемые). Асинхронные триггеры реагируют на информационные сигналы в момент их появления на входах триггера. Синхронные триггеры реагируют на информационные сигналы при наличии разрешающего сигнала на специально предусматриваемом входе С. Синхронные триггеры подразделяют на триггеры со статическим управлением по С-входу и с динамическим управлением Tpиггepы со статическим управлением реагируют на информационные сигналы при подаче на вход С уровня 1 (прямой С-вход) или 0 (инверсный C-вход).

Триггеры с динамическим управлением реагируют на информационные сигналы в момент изменения сигнала на C-входе от 0 К 1 (прямой динамический С-вход) или от 1 к 0 (инверсный динамический С-вход).

По принципу построения триггеры со статическим управлением можно разделить на одноступенчатые и двухступенчатые. Одноступенчатые триггеры имеют одну ступень запоминания информации. Запись информации в такие триггеры представляет собой непрерывный во времени процесс установления состояния триггера под воздействием информационных сигналов.

Двухступенчатые триггеры имеют две ступени запоминания информации, которые тактовым импульсом управляются таким образом, что в начале информация записывается в первую ступень, а затем переписывается во вторую и появляется на выходе триггера.

Асинхронные RS-триггеры имеют два информационных входа: вход S для установки 1, вход R для установки 0 и два выхода: прямой и инверсный _.

Состояние триггера характеризуется сигналом на прямом выходе и определяется комбинацией входных сигналов. Например, для установки триггера в состояние 1, т. е. для записи в него 1, необходимо на его входы подать такую комбинацию сигналов, при которой на прямом выходе сигнал будет иметь уровень логической 1, т. е. = 1, = 0.

Асинхронный RS-триггер обычно строится на двух логических элементах И–НЕ либо ИЛИ–НЕ, охваченных перекрестными обратными связями (рис. 3.9). На временных диаграммах отражена задержка срабатывания триггера, величина которой зависит от быстродействия логических элементов.

Рис. 3.9. Асинхронный RS-триггер: а – на логических элементах ИЛИ-НЕ; б – на логических элементах И–НЕ

Таблица 3.2

Таблица функционирования RS-триггера

S^n	R^n	Q^n	Q^n+1	Режим
				Хранение
				Установка 1
				Установка 0
			-	Запрещено
			-

Если обозначить состояние триггера в момент изменения входных сигналов индексом n, а после переключения – индексом n-1 то закон функционирования триггера может быть описан табл. 3.2.

Как следует из табл. 3.2, при комбинации S = 1, R = 0 в триггер записывается 1 независимо от предыдущего состояния. При другом наборе входных сигналов S = 0, R = 1 триггер устанавливается в 0. Комбинация S = R = 0 является нейтральной, поскольку при ней имеет место режим хранения записанной ранее информации.

При нейтральной комбинации сигналов на информационных входах триггер может находиться в одном из состояний устойчивого равновесия = 1, = 0 или = 0, = 1 сколь угодно долго. Комбинация S = R = 1 является запрещенной, так как она приводит к нарушению закона работы триггера и неопределенности его состояния. Действительно при указанной комбинации входных сигналов на обоих выходах триггера устанавливается 0. Это состояние не является состоянием устойчивого равновесия и может быть обеспечено только воздействием сигналов. Если затем на входы будет подана нейтральная комбинация сигналов, триггер перейдет в одно из состояний устойчивого равновесия, но предугадать это новое состояние триггера невозможно, поскольку обычно разброс временных параметров логических элементов триггера неизвестен. Для триггера на элементах И–НЕ управляющим действием обладают нулевые уровни информационных сигналов, а не единичные, как в рассмотренном случае. Поэтому информационные выходы и соответствующие сигналы таких триггеров обозначаются как инверсные (рис. 3.9, б). Закон функционирования RS-триггера на элементах И–НЕ описывается табл. 3.2, которая в отличие от табл. 3.1 приведена в сокращенной форме записи.

Из табл. 3.3 следует, что комбинация является запрещенной, а комбинация нейтральной. Следовательно, если для триггера на элементах ИЛИ–НЕ единичные сигналы на обоих информационных входах запрещены, то для триггера на элементах И–НЕ они разрешены и образуют нейтральную комбинацию. Нулевые сигналы на обоих входах триггера на элементах ИЛИ–НЕ составляют нейтральную комбинацию, а для триггера на элементах И–НЕ они запрещены.

Указанные особенности триггеров на разных логических элементах следует учитывать при их применении в цифровых узлах. Быстродействие асинхронного RS-триггера определяется задержкой установления его состояния tт, которая равна сумме задержек распространения сигнала через логические элементы:

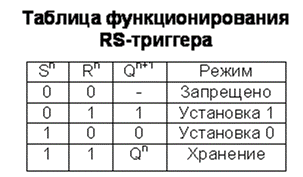

Таблица 3.3

.
