Д-триггеры и Т-триггеры

D-тpиггep имеет один информационный вход (D-вход) и вход для синхронизирующего импульса (рис. 3.7). Основное назначение D-триггера – задержка сигнала, поданного на вход. Как и RS-триггер, он может быть построен на различных логических элементах. Видно, что при С = 0 изменение входного сигнала не сказывается на состоянии триггера, и только при С = 1 триггер принимает состояние, определяемое входным сигналом.

Разновидностью D-триггера является DV-триггер, который дополнительно к D-входу имеет управляющий V-вход (на рис. 3.7, а показан пунктирной линией). При V = 1 триггер работает аналогично D-триггеру, а при V = 0 сохраняет исходное состояние независимо от изменения сигнала на D-входе и С-входе.

Широкое применение в практике построения цифровых устройств находят D-триггеры с динамическим управлением (155TM2 564ТМ2). Они реагируют на информационные сигналы только в момент изменения сигнала на С-входе от 0 к 1 (прямой динамический вход) или от 1 к 0 (инверсный динамический вход).

Рис. 3.7. D-триггер (DV-триггер при наличии V-входа): а – функциональная схема; б – таблица состояний; в – условное обозначение; г – временные диаграммы

Функциональная схема D-триггера с прямым динамическим управлением (рис. 3.8) состоит из трех асинхронных RS-триггеров. Два из них, построенные на элементах 1, 2 и 3, 4, называют коммутирующими, а третий – на элементах 5, 6 – выходным. Сигналы на выходах коммутирующих триггеров управляют состоянием выходного триггера.

При сигнале С = 0 на выходах q2 и q3 формируется нейтральная для выходного триггера комбинация, и он находится в режиме хранения. Изменение информационного сигнала в этот период времени вызывает изменение сигналов на выходах q₄ и q₁. Элементы 2, 3 готовы воспринять эти сигналы, как только появится разрешающий сигнал С = 1. В момент его появления изменяются уровни на выходах q2 и q3 и устанавливают выходной триггер в новое состояние, соответствующее информационному сигналу на D-входе в предыдущем такте.

Если изменение информационного сигнала произойдет во время установления состояния выходного триггера, коммутирующие триггеры не пропустят его, поскольку нулевой уровень на выходе элемента 2 блокирует входы элементов 1 и 3. Таким образом, назначение коммутирующих триггеров состоит в приеме информации, передаче ее в выходной триггер в момент перепада сигнала на С-входе от 0 к 1 и осуществлении с этого же момента самоблокировки от воздействия информационного сигнала.

Триггер с динамическим управлением нельзя назвать двухступенчатым в принято м ранее смысле, поскольку в нем нет того двухтактного механизма передачи информации от входов к выходам, который имеет четко выраженный характер в двухступенчатом триггере. Поэтому в условном обозначении для таких триггеров предусмотрена одна буква Т.

D-триггер с динамическим управлением может быть использован в качестве Т-триггера, для этого необходимо информационный вход D соединить с инверсным выходом (рис. 3.8, г).

Рис. 3.8. D-триггер с динамическим управлением: а – функциональная схема; б – временные диаграммы;
в – условное обозначение; г – преобразование в Т-триггер

Т-триггер (триггер со с четным входом Т) – это триггер с одним входом, изменяющий свое состояние с приходом каждого входного импульса.

При реализации Т-триггера на потенциальных логических элементах в основу может быть положен двухступенчатый RS-триггер, поскольку он обеспечивает требуемую для работы Т-триггера задержку в передаче информации от входов к выходам; С-вход выполняет роль Т-входа, а S- и
R-входы необходимо соединить перекрестными обратными связями с выходами триггера (рис. 2.6).

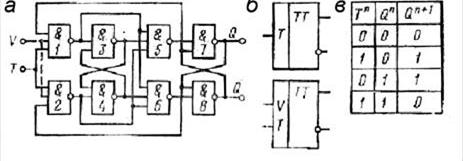

Рис 3.9 Т-триггер (TV-триггер при наличии V-входа): а – функциональная схема; б – условные обозначения; в – таблица состояний

Разновидностью Т-триггера является ТV-триггер, имеющий дополнительный управляющий вход V (на рис. 3.9, а показан пунктиром). При сигнале V = 1 TV-триггер работает по правилам T-триггера. При сигнале V = 0 триггер сохраняет свое состояние неизменным.
