Створення елемента по перетинах

Меню: Insert > Boss/Base > Loft (Вставка > Бобишка/Основа > По перетинах)

Панель інстр: Features > Lofted Boss/Base (Елементи > Бобишка/Основа по перетинах)

Сувій Start/End Tangency (Дотична на початку/кінці) у менеджері властивостей елемента по перетинах призначений для завдання дотичної на початку і наприкінці елемента

Сувій Options (Параметри) у менеджері властивостей елемента по перетинах надає безліч способів поліпшити створення елемента по перетинах.

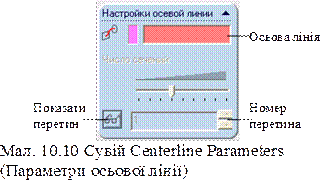

Сувій Centerline Parameters (Параметри осьової лінії) використовується для створення елемента по двох і більше перетинах уздовж певної траєкторії. Траєкторія, що визначає перетворення, називається осьовою лінією. Сувій Centerline Parameters (Параметри осьової лінії) наведений на мал. 10.10.

Після розкриття сувою варто визначити осьову лінію. Виділіть ескіз із осьовою лінією. Ім'я ескізу з'явиться у відповідній області виділення.

Повзунок Number of sections (Кількість перетинів) на панелі параметрів осьової лінії визначає кількість проміжних перетинів.

Кнопка Show Sections (Показати перетин) і лічильник Section number (Номер перетину) використаються для відображення проміжних перетинів.

Додавання перетину до елемента

Після створення елемента по перетинах ви можете вставити в цей елемент додатковий перетин. Щоб додати перетин в елемент, виберіть будь-яку поверхню елемента, крім початкового і кінцевого перетинів, і клацніть правою кнопкою миші для виклику контекстного меню. Виберіть пункт контекстного меню Add Loft Section (Додати перетин). Буде відображений менеджер властивостей Add Loft Section (Додати перетин). В області побудов з'явиться площина, яку можна динамічно переміщати та обертати.

3. Робота з тривимірними ескізами

Меню: Insert > 3D Sketch (Вставка > Тривимірний ескіз)

Панель інструментів: Sketch > 3D Sketch (Ескіз > Тривимірний ескіз)

Тривимірні (3D) ескізи звичайно використовуються як просторові траєкторії для елементів витягування, у якості тривимірних кривих і т.д.
