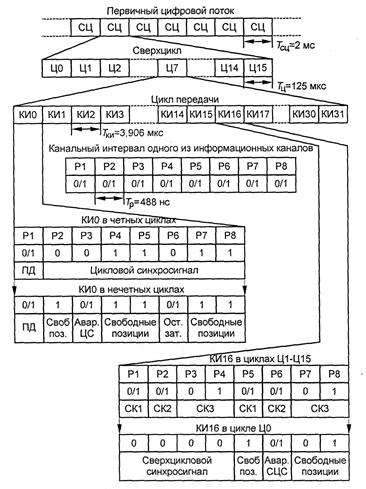

Рис. 9.4. Структура кадра ЦСП ИКМ-30

Очевидно, возможны два случая несоответствия скорости записи объединяемого потока и скорости считывания объединенного потока:

- скорость считывания превышает скорость записи – при этом применяется так называемое положительное согласование скоростей (ПСС), представляющее собой вставку (стаффинг) дополнительного бита в объединяемый поток;

- скорость считывания меньше скорости записи - при этом применяется так называемое отрицательное согласование скоростей (ОСС), представляющее собой передачу отстающего информационного бита вместо одного из служебных.

Операции разделения потоков являются обратными операциям объединения: информация объединенного потока записывается в запоминающие устройства, соответствующие исходным потокам, затем считывается со скоростями, равными скоростям объединяемых потоков.

В большинстве случаев объединение потоков осуществляется посимвольно (побитно), т.е. считывание информации из запоминающих устройств при объединении происходит по разрядам: вначале считывается и передается разряд первого потока, затем – второго и так далее, после считывания разряда последнего из объединяемых потоков вновь считывается очередной разряд первого, т.е. цикл повторяется.

Возможно объединение потоков и по группам символов. Например, в объединенном потоке можно вначале передать все символы, относящиеся к каналу или циклу передачи первого потока, затем – такую же группу символов второго потока и т.д. Объединение по группам символов требует увеличения объема памяти оперативных запоминающих устройств пропорционально числу объединяемых групп символов.

Структура кадра вторичной ЦСП (ИКМ-120) (рис. 9.5) является типичной для всех высших уровней этой иерархии. Цикл передачи имеет длительность 125 мкс и состоит из 1056 позиций. Цикл разделен на четыре субцикла одинаковой длительности. Первые восемь битов первого субцикла заняты комбинацией 11100110, представляющей собой цикловой синхросигнал объединенного потока. Первые четыре бита второго субцикла заняты первыми символами команд согласования скоростей (КСС), а следующие четыре – сигналами служебной связи. Вторые и третьи символы КСС занимают первые четыре бита третьего и четвертого субциклов. Биты 5-8 третьего субцикла используются для передачи сигналов данных (два бита), аварийных сигналов (Ав.) и сигналов вызова (выз.) по каналу служебной связи (по одному биту). В битах 5-8 четвертого субцикла передается информация объединяемых потоков при ОСС. При ПСС исключаются биты 9-12 четвертого субцикла.

…

Цикловой синхросигнал 11100110

Побитно объединенная информация четырех исходных потоков

…

1-e символы KCC

Служебная связь

Побитно объединенная информация четырех исходных потоков

…

2-e символы KCC

Данные

Ав.

Выз.

Побитно объединенная информация четырех исходных потоков

…

3-e символы KCC

Дополнительная информация при ОСС

Вставки при ПСС

Побитно объединенная информация четырех потоков

Рис.9.5. Структура кадра ЦСП ИКМ-120

Кроме основных ЦСП, разработаны системы передачи, не входящие непосредственно в европейскую PDH. К ним относятся:

- субпервичная система ИКМ-15, преобразующая сигналы 15 телефонных каналов в цифровой поток со скоростью 1024 кбит/с. Цифровые потоки двух систем ИКМ-15 могут быть объединены устройством объединения «Зона-15» в первичный цифровой поток;

- аналого-цифровое оборудование АЦО-ЧРКВ, которое преобразует сигналы типовой вторичной группы каналов (60-канальной) системы передачи с ЧРК в три первичных цифровых потока;

- аналого-цифровое оборудование АЦО-ТВ, позволяющее преобразовывать канал телевизионного вещания и два канала звукового сопровождения (или один стерео) в три третичных цифровых потока.

Основные параметры ЦСП плезиохронной цифровой иерархии приведены в табл.9.2.

Таблица 9.2

Параметр	ИКМ-15	ИКМ-30 (ИКМ-ЗОС)	ИКМ-120	ИКМ-480	ИКМ-1920
Число каналов ТЧ
Скорость передачи входных потоков, кбит/с			(1±3 ´10^-5)	(1±2´10^-5)	(1±1,5´10^-5)
Скорость передачи выходных потоков, кбит/с	(1±3´10^-5)	(1±3´10^-5)	(1±2´10^-5)	(1±1,5´10^-5)	139264 (1±1´10^-5)
Тип кода линейного сигнала	NRZ-S	CMI	CMI или HDB-3	HDB-3	HDB-3
Среднее время восстановления циклового синхронизма, мс			0,75	0,5	0,15
Коэффициент ошибок на линейный тракт максимальной длины	10^-7	10^-7	10^-7	10^-7	10^-7
Тип кабеля	КСПП, втсп	Т, ТПП (КСПП)	МКС, ЗКП	МКТ-4	КМБ-4
Длина участка регенерации, км	До 7,4	До 2,7 (3,8)	5±0,5	2,3...3,2	2,75...3,15
Максимальная длина секции дистанцион-ного питания, км		43(110)
Максимальная дальность связи, км		85(440)
Максимальное число необслуживаемых регенерационных пунктов между обслуживаемыми станциями		20(28)

9.4. СИНХРОННАЯ ЦИФРОВАЯ ИЕРАРХИЯ

Наиболее современной технологией, используемой в настоящее время для построения сетей связи, является синхронная цифровая иерархия (СЦИ) (Synchronous Digital Hierarchy – SDH). Она обладает существенными преимуществами по сравнению с системами предшествующих поколений, позволяет полностью реализовать возможности волоконно-оптических и радиорелейных линий, создавать гибкие, надежные, удобные для эксплуатации, контроля и управления сети, гарантируя высокое качество связи. Системы SDH обеспечивают скорость передачи от 155 Мбит/с и выше и могут транспортировать как сигналы существующих ЦСП, так и новых перспективных служб, в том числе широкополосных. Аппаратура SDH является программно управляемой и интегрирует в себе средства преобразования, передачи, оперативного переключения, контроля, управления.

Хотя создание цифровых систем передачи PDH было значительным шагом в развитии техники связи, тем не менее PDH присущ ряд недостатков. Во-первых, наличие трех различных иерархий (европейской, североамериканской и японской) крайне затрудняет организацию международной связи. Во-вторых, в PDH затруднен ввод/вывод цифровых потоков в промежуточных пунктах и возникает парадоксальная ситуация, когда для выделения низкоскоростного потока требуется непропорционально большое количество сложного оборудования (см. рис.9.1). Данный недостаток становится особенно существенным при необходимости частого ввода/вывода цифровых потоков вдоль магистрали.

В-третьих, в PDH отсутствуют средства сетевого автоматизированного контроля и управления, без которых невозможно создать сеть связи, удовлетворяющую современным требованиям к качеству обслуживания и надежности. Такие средства (в ограниченном объеме) имеются в PDH лишь на уровне линий передачи, однако они не стандартизированы, поэтому разработанные различными производителями оборудования PDH системы контроля и управления линейных трактов несовместимы. Они не способны осуществлять контроль и управление групповыми трактами «из конца в конец» и тем более всей сетью. В-четвертых, при нарушении синхронизации группового сигнала в PDH сравнительно большое время требуется на многоступенное восстановление синхронизации компонентных потоков.

Преодолеть недостатки, оставаясь в рамках PDH, было невозможно. Поэтому, когда в середине 80-х годов применение волоконно-оптических линий связи позволило существенно повысить скорости передачи, а внедрение цифровых коммутационных станций - создавать полностью цифровые синхронные сети, началась работа по переходу к SDH.

В качестве основной среды передачи в SDH применяются ВОЛС. Неслучайно американский прототип SDH носит название SONET-от английских слов Synchronous Optical NET work, что переводится как «синхронная оптическая сеть». В европейском варианте SDH можно использовать и радиорелейные линии (см. §10.5).

SDH позволяет организовать универсальную транспортную сеть, выполняющую функции как передачи информации, так и контроля и управления. Она рассчитана на транспортирование всех сигналов PDH, а также всех действующих и перспективных служб, в том числе и широкополосной цифровой сети с интеграцией служб (B-ISDN), использующей асинхронный способ доставки (Asynchronous Transfer Mode - ATM).

Применение SDH дает возможность существенно сократить объем и стоимость аппаратуры, эксплуатационные расходы, сроки монтажа и настройки оборудования. В то же время значительно повышаются надежность и живучесть сетей, их гибкость, качество связи.

Линейные сигналы SDH организованы в так называемые синхронные транспортные модули (Synchronous Transport Module – STM) (табл.9.3). Первый из них (STM-1) соответствует скорости 155 Мбит/с. Каждый последующий имеет скорость в 4 раза большую, чем предыдущий, и образуется побайтным синхронным мультиплексированием. Уже стандартизированы STM-4 (622 Мбит/с), STM-16 (2,5 Гбит/с) и STM-64 (10 Гбит/с).

Таблица 9.3

Уровень	Модуль	Скорость передачи
	STM-1	155 Мбит/с
	STM-4	622 Мбит/с
	STM-16	2,5 Гбит/с
	STM-64	10 Гбит/с

При использовании радиолиний, когда их пропускная способность недостаточна для STM-1, может применяться субпервичный транспортный модуль STM-RR со скоростью передачи 52 Мбит/с (втрое меньше, чем у STM-1). Однако STM-RR не является уровнем SDH и не может использоваться на интерфейсах сетевых узлов.

В сети SDH используется принцип контейнерных перевозок. Подлежащие транспортированию сигналы предварительно размешаются в стандартных контейнерах (Container-C). Все операции производятся с контейнерами независимо от их содержимого. Благодаря этому и достигается прозрачность сети SDH, т.е. возможность транспортировать различные сигналы PDH, потоки ячеек ATM или какие-либо другие сигналы.

Предусмотрены контейнеры четырех уровней. В контейнерах размещаются потоки PDH (табл. 9.4). Скорость 8 Мбит/с европейской PDH не приведена, поскольку соответствующий контейнер зарезервирован для новых сигналов с неиерархическими скоростями, например для потока ячеек ATM.

Таблица 9.4

Уровень	Контейнер	Сигнал PDH, Мбит/с
	С-11 С-12	1,5 2
	С-2
	С-3	34 и 45
	С-4

Важной особенностью сети SDH является ее деление на три функциональных слоя, которые подразделяются на подслои (табл.9.5). Каждый слой обслуживает вышележащий слой и имеет определенные точки доступа. Слои имеют собственные средства контроля и управления, что упрощает операции по ликвидации последствий отказов и снижает их влияние на вышележащие слои. Независимость слоев позволяет внедрять, модернизировать или заменять их, не затрагивая другие слои.

Таблица 9.5

Слои	Подслои
Каналы	–
Тракты	Низшего порядка. Высшего порядка
Среда передачи	Секции мультиплексные. Секции регенерационные. Физическая среда

Самый верхний слой образует сеть каналов, обслуживающих конечных пользователей. Группы каналов объединяются в групповые тракты различных порядков (средний слой). Групповые тракты организуются в линейные тракты, относящиеся к нижнему слою среды передачи. Он подразделяется на секции (мультиплексные и регенерационные) и физическую среду (рис.9.6).

Общая схема преобразований SDH изображена на рис. 9.7. Ее сложность обусловлена тем, что она фактически объединяет две схемы: европейскую и американскую (SONET). Если выделить схему, принятую ETSI, то получится более простая и стройная система, представленная на рис. 9.8. Именно она предусмотрена «Регламентом СЦИ для сети связи России», который утвержден ГКЭС в качестве технической правовой базы применения SDH на ВСС России.

Рис. 9.6. Структура, иллюстрирующая слои SDH

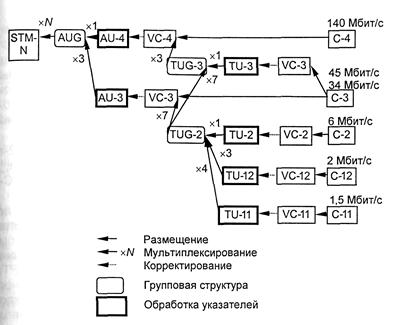

Рис.9.7. Общая схема преобразований SDH

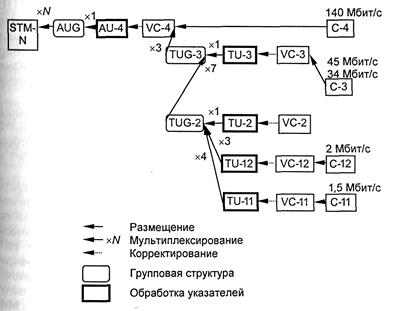

Рис.9.8. Европейская схема преобразований SDH

Для организации трактов используются виртуальные контейнеры VC (Virtual Container). Они образуются добавлением к соответствующему контейнеру трактового заголовка РОН (Path Over-Head), т.е. условно можно записать: VC = C + POH. Виртуальные контейнеры формируются и расформировываются в точках окончания трактов. Трактовый заголовок позволяет осуществлять контроль качества трактов «из конца в конец» и передавать аварийную и эксплуатационную информацию.

Тракты, соответствующие виртуальным контейнерам 1- и 2-го уровней (VC-11 и VC-12), относятся к трактам низшего порядка, а соответствующие виртуальным контейнерам 3- и 4-го уровней (VC-3 и VC-4) – высшего порядка.

При мультиплексировании циклы различных компонентных потоков могут не совпадать как между собой, так и с циклом агрегатного потока. В PDH этому не придается значения, именно поэтому операции ввода-вывода там столь громоздки (см. рис.9.1). Для разрешения указанной проблемы в SDH служат указатели PTR (Pointer). Они указывают, где именно внутри цикла синхронного транспортного модуля STM-1 находятся начальные позиции циклов компонентных потоков. Это позволяет легко производить ввод-вывод потоков.

Виртуальные контейнеры 1-, 2- и 3-го уровней вместе с соответствующими указателями образуют субблоки TU (Tributary Unit), а 4-го уровня – административный блок AU (Administrative Unit). Таким образом, TU _n =VC _n +TU-PTR (n = 11, 12, 2, 3); AU‑4=VC‑4+AU-PTR.

Один или несколько субблоков, занимающих некоторые фиксированные позиции в нагрузке виртуального контейнера высшего порядка, называются группой субблоков TUG (Tributary Unit Group). Группы определены так, чтобы получить возможность образования смешанной нагрузки из субблоков разных уровней для увеличения гибкости транспортной сети.

Один или несколько административных блоков, занимающих некоторые фиксированные позиции в нагрузке STM, называются группой административных блоков AUG (Administrative Unit Group). В европейской схеме преобразований (см. рис. 9.8) она состоит из одного AU-4.

Наконец, синхронный транспортный модуль STM-1 образуется добавлением к группе административных блоков AUG секционного заголовка SOH (Section OverHead), который состоит из заголовков мультиплексной MSOH (Multiplexer Section OverHead) и регенерационной секций RSOH (Regenerator Section OverHead). Эти заголовки служат для контроля, управления и ряда других функций. При этом RSOH передается между соседними регенераторами, а MSOH – между пунктами, где формируются и расформировываются STM, проходя регенераторы транзитом. Таким образом, STM‑1=AUG + SOH, где SOH=RSOH+MSOH.

Таблица 9.6

Слои	Информационные структуры
Каналы
	Контейнеры С
Тракты	Низшего порядка	Виртуальные контейнеры VC-12.VC-2
Высшего порядка	Виртуальные контейнеры VC-3.VC-4
Среда передачи	Секции	Синхронные транспортные модули STM
Физическая

Каждая из описанных выше информационных структур служит для транспортирования информации на слоях сети SDH или для согласования между собой двух смежных слоев. Соответствие между слоями или межслоевыми взаимодействиями и информационными структурами показано в табл.9.6.

Преобразовательные процедуры SDH разделяются на три категории. На рис. 9.7 и рис. 9.8 им соответствуют различные обозначения стрелок.

Поступающие цифровые потоки размещаются на заданных позициях циклов виртуальных контейнеров. Учитывая широкое и разнообразное использование в современных сетях связи потока 2 Мбит/с, предусмотрены различные варианты его размещения в контейнере С-12. Асинхронное размещение может применяться на первых этапах развертывания SDH при работе синхронных участков в плезиохронном окружении. При создании синхронных зон целесообразно синхронное размещение, имеющее две разновидности. Байт-синхронное размещение предоставляет доступ к составляющим каналам 64 Кбит/с, так как при этом октеты (байты) потока 2 Мбит/с совпадают с байтами контейнера. Бит-синхронное размещение применяется для сигналов, не имеющих октетной структуры.

Добавляемые к виртуальным контейнерам при формировании субблоков и административных блоков указатели позволяют динамично компенсировать изменения скорости и фазы нагрузки блоков. Соответствующая процедура названа выравниванием.

Наконец, мультиплексирование позволяет согласовать несколько сигналов трактов низшего порядка с сигналом тракта высшего порядка или несколько сигналов трактов высшего порядка с сигналом мультиплексной секции.

Циклы основных информационных структур SDH принято изображать в виде прямоугольных таблиц. Каждая клетка таблицы соответствует октету. Порядок передачи октетов – слева направо, сверху вниз. Первый октет цикла размещается в левом верхнем углу таблицы, последний – в правом нижнем.

На рис. 9.9 изображен формат цикла STM-1. Он имеет период повторения 125 мкс, его таблица содержит 9 строк и 270 столбцов. Таким образом, каждая клетка соответствует скорости передачи 8 бит / 125 мкс = 64000 бит/с = 64 кбит/с, а вся таблица – скорости 9 ´ 270 ´ 64 кбит/с = 155 520 кбит/с.

Рис. 9.9. Формат цикла STM-1

Строки 1-3 занимает заголовок мультиплексной секции RSOH, строки 5-9 – заголовок регенерационной секции MSOH, строка 4 содержит указатели административных блоков. Первые 9 столбцов цикла отведены для служебных сигналов. Остальные столбцы цикла (261 = 270 – 9) предназначены для информационной нагрузки.

В качестве информационной нагрузки для STM-1 может выступать, например, виртуальный контейнер VC-4. Ему соответствует таблица 9x261. Первый столбец цикла VC-4 занимает трактовый заголовок РОН, остальные - контейнер С-4, в котором размешается сигнал PDH 140 Мбит/с.

Система синхронизации сетей SDH строится по иерархическому принципу. Верхний уровень иерархии занимает первичный эталонный задающий генератор (ЗГ), который вырабатывает хронирующий сигнал с долговременным отклонением частоты не более чем 1´10^-11. От эталонного ЗГ производится принудительная синхронизация всех остальных (ведомых) ЗГ. Синхронизация реализуется передачей хронизующего сигнала от одного ЗГ к следующему. Таким образом, образуется иерархия ЗГ, в которых одни их них являются ведомыми по отношению к ЗГ более высоких порядков и, в свою очередь, играют роль головных (ведущих) ЗГ для ЗГ более низкого порядка. Нижний уровень иерархии образуют ЗГ оборудования SDH.

Хронирующие сигналы передаются по так называемым синхротрассам, в качестве которых используются линейные тракты STM-N. На участках с системами PDH синхронизируются сигналы 2 Мбит/с, которые также используются в качестве синхротрасс.

Для обеспечения высоконадежной работы системы синхронизации принимается ряд специальных мер. Первичный ЗГ обязательно резервируется. Как правило, резервируются и ЗГ, встроенные в оборудование SDH. Для передачи хронирующих сигналов используется несколько географически разнесенных синхротрасс. В качестве резервных могут использоваться радиолинии. Оборудование SDH имеет возможность принимать хронирующие сигналы от нескольких источников, для которых задается приоритет использования. Имеется также несколько выходов синхронизации для других сетевых элементов. В случае потери хронирующих сигналов от ведущего ЗГ ведомый ЗГ переходит в режим удержания частоты, что соответствует переходу данного участка сети в плезиохронный режим, который может использоваться в сети SDH в качестве аварийного. При этом качество работы может снижаться.

В настоящее время различная аппаратура SDH выпускается рядом ведущих фирм: Lucent Technologies, Alcatel, Siemens, Ericsson, Nokia, NEC, ECI и др. Важной особенностью аппаратуры SDH, отличающей ее от аппаратуры предшествующих поколений, является отсутствие жесткого разделения на аппаратуру линейного тракта, преобразовательную, аппаратуру оперативного переключения, контроля и управления. Все эти средства интегрированы. Аппаратура SDH является программно управляемой, что обеспечивает гибкость, упрощает эксплуатацию и развитие сетей.

Для обеспечения высокой надежности в аппаратуре SDH используются различные виды резервирования. Как правило, блоки питания и другие важнейшие узлы дублируются (так называемая схема резервирования 1:1). Для менее важных блоков возможна установка одного резервного блока на несколько однотипных основных (схема резервирования 1:N). В результате коэффициент простоя аппаратуры SDH в расчете на одно соединение имеет порядок 10^-5. Возможности аппаратуры SDH позволяют строить надежные и живучие сети, организуя резервирование на сетевом уровне.

Синхронные мультиплексоры SDH заменяют набор оборудования PDH. Они не только осуществляют мультиплексирование всех уровней, но и выполняют функции оборудования линейного тракта. На вход синхронного мультиплексора могут поступать сигналы PDH и SDH (электрические или оптические). Существуют мультиплексоры, непосредственно воспринимающие цифровые потоки PDH, а также имеющие интерфейсы для подключения локальных сетей, ISDN и ATM. Мультиплексоры имеют модульную структуру и оснащаются необходимыми в конкретном случае интерфейсами.

На агрегатной (линейной) стороне может осуществляться передача сигналов, скорость которых соответствует скорости синенных транспортных модулей того или иного уровня. Как правило, мультиплексоры имеют два агрегатных оптических порта, что позволяет строить с помощью мультиплексоров такие конфигурации, как «кольцо», «цепочка», а также осуществлять резервирование потоков. Многие типы мультиплексоров могут иметь для резервирования и четыре оптических порта.

Рассмотрим основные конфигурации, которые строятся на основе мультиплексоров.

В конфигурации «цепочка ввода-вывода» (рис.9.10) два мультиплексора являются оконечными (терминальными), а все промежуточные - мультиплексорами ввода-вывода (МВВ). Каждый из МВВ может ввести, вывести или проключить транзитом любой из потоков нагрузки. Например, МВВ 1-го уровня SDH может иметь до 63 портов нагрузки для потоков 2 Мбит/с и вводить-выводить от 1 до 63 таких потоков.

Рис. 9.10. Конфигурация «цепочка ввода-вывода»

В конфигурации «точка-точка» (рис.9.11) мультиплексоры используются как оконечные. Передача может осуществляться по двум кабелям, один из которых является основным, а второй - резервным, что обеспечивает защиту от обрыва кабеля или отказа оборудования.

Недостатком конфигурации «цепочка ввода-вывода» является отсутствие резервирования. Для его преодоления служит конфигурация «кольцо» (рис.9.12). Подобная конфигурация является одной из основных при построении сетей SDH.

Рис. 9.11. Конфигурация «точка-точка»

Рис. 9.12. Конфигурация «кольцо»

Мультиплексор может применяться и как концентратор. В этом случае он принимает несколько частично заполненных синхронных потоков (по оптическим или электрическим интерфейсам) и объединяет их в один агрегатный поток. Возможна конфигурация, совмещающая функции концентратора и МВВ.

Под оперативным переключением понимается установление полупостоянных соединений между различными каналами и трактами. Следует подчеркнуть разницу между оперативным переключением и коммутацией. При коммутации устанавливаются врёменные соединения на вторичной сети, причем под управлением абонентов сети. Полупостоянные соединения при оперативных переключениях устанавливаются на первичной сети по командам сетевого оператора средствами сетевого управления.

На сети SDH оперативное переключение может выполняться при помощи встроенных устройств, имеющихся во многих видах аппаратуры. Используя подобные устройства, осуществляют, например, различные переключения потоков в МВВ. Таким образом, функции оперативного переключения могут быть распределены по сети между многими сетевыми элементами.

Тем не менее в ряде случаев удобно иметь специальную автономную аппаратуру оперативного переключения (АОП) SDH. Такая аппаратура имеет гораздо больше портов, чем мультиплексоры (до нескольких сотен портов STM-1 или нескольких тысяч портов 2 Мбит/с). С помощью АОП могут создаваться сети с ячеистой (решетчатой) структурой. Выделяют несколько типов АОП, различающихся уровнями виртуальных контейнеров, осуществляющих ввод и переключение потоков:

- АОП типа 4/4 может обрабатывать сигналы всех уровней SDH, т.е. STM-1, STM-4 и STM-16, а также плезиохронные сигналы 140 Мбит/с; переключение производится на уровне VC-4;

- АОП типа 4/1 имеет порты для синхронных сигналов STM-1 (иногда и STM-4) и плезиохронных сигналов 140 и 2 Мбит/с; переключение производится на уровнях VC-4 и VC-1;

- АОП типа 4/3/1 имеет, кроме того, порты для плезиохронных сигналов 34 Мбит/с, а переключение может производиться на уровнях VC-4, VC-3 и VC-1.

Согласно современным взглядам транспортная сеть должна иметь иерархическую трехуровневую архитектуру (рис. 9.13), позволяющую наиболее рационально построить гибкую, надежную и экономичную сеть.

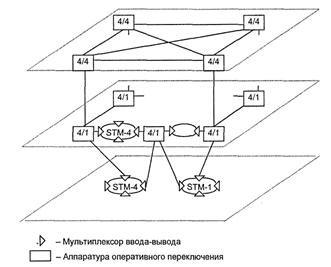

Рис. 9.13. Трехуровневая архитектура сети SDH

Верхний (базовый, магистральный) уровень образуется главными узлами, в которых устанавливается АОП 4/4. Основными единицами, которыми обмениваются эти узлы, служат виртуальные контейнеры VC-4. Каждая линия несет по несколько STM-4 или STM-16. Структура сети на этом уровне решетчатая.

Средний уровень состоит из нескольких соединительных (региональных) сетей, каждая из которых охватывает определенную территорию. Узлы этих сетей обмениваются не только VC-4, но и более мелкими единицами, например VC-12. Поэтому в узлах пользуется АОП 4/1, а также МВВ. Важнейшие узлы этого уровня выходят на один или несколько узлов верхнего слоя. Структура соединительных сетей может быть и кольцевой, и решетчатой. В линиях организуются тракты STM-4.

Нижний уровень составляют сети доступа, куда и включаются основные источники и потребители нагрузки. Каждая из сетей доступа выходит на один или несколько узлов среднего уровня. Структура сетей кольцевая на основе МВВ, тракты STM-1 или STM-4.
