Магнітні кола поділяють на нерозгалужені – однорідні та неоднорідні, і розгалужені – симетричні і несиметричні

Магнітні кола й їх класифікація

Магнітним колом називають сукупність джерел МРС і феромагнітних та інших матеріалів і середовищ, по яких замикається магнітний потік.

Джерелом МРС у магнітному колі може бути одна чи кілька котушок, або ж постійний магніт. Шлях, по якому замикаються силові лінії магнітного потоку, або іншими словами магнітопровід, в більшості випадків виконують з феромагнітних матеріалів необхідної конфігурації. Часто магнітопровід електротехнічних пристроїв, окрім феромагнітного матеріалу, включає у себе ділянки виконані з не феромагнітних матеріалів, наприклад повітряні зазори. Феромагнітний матеріал при цьому використовується для направлення і концентрації силових ліній в місці, де безпосередньо використовується енергія магнітного поля, наприклад у повітряний зазор між ротором і статором електричної машини.

До однорідних відносять кола, в яких напруженість магнітного поля по всій довжині магнітопроводу є величиною сталою (рис. 4.2, а). Таким чином, достатньо змінити переріз (рис. 4.2, б) або ж матеріал (рис. 4.2, в) будь-якої з ділянок однорідного кола і воно вже буде неоднорідним.

Потрібно відмітити, що неоднорідним також є магнітне коло, в якому існує магнітний потік розсіювання Ф_р, наприклад внаслідок нерівномірного розподілення витків котушки по довжині магнітопроводу. Потоком розсіяння називають частину магнітного потоку котушки зі струмом, силові лінії якого відгалужуються від основного потоку Ф магнітопроводу і замикаються навколо котушки через повітря. Але, оскільки звичайно Ф_р < 0,1Ф, то при виконанні практичних розрахунків магнітних кіл величиною потоку розсіювання часто нехтують і вважають, що на всій довжині магнітопроводу, наприклад кіл показаних на рис. 4.2, діє постійний магнітний потік Ф.

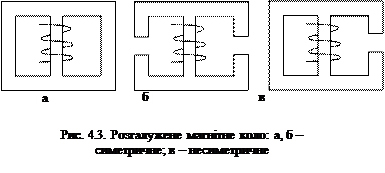

Симетричне розгалужене коло, по суті являє собою комбінацію двох однакових однорідних (рис. 4.3, а) або ж двох однакових неоднорідних (рис. 4.3, б) нерозгалужених кіл. Відповідно, прикладом несиметричного розгалуженого кола буде бути комбінація однорідного і неоднорідного нерозгалужених кіл (рис 4.3, в).

Кола, в яких МРС створюється дією постійного струму, називають колами з постійною МРС, а в яких дією змінного струму – колами зі змінною МРС.
