Режимы работы биполярного транзистора

Каждый из переходов транзистора можно включить либо в прямом, либо в обратном направлении. В зависимости от этого различают четыре режима работы транзистора:

1. Режим отсечки – оба p-n перехода закрыты, при этом через транзистор обычно идет сравнительно небольшой ток

2. Режим насыщения – оба p-n перехода открыты

3. Активный режим – эмиттерный p-n переход (ЭП) открыт, а коллекторный p-n переход (КП) закрыт

4. Инверсный – эмиттерный p-n переход (ЭП) закрыт, а коллекторный p-n переход (КП) открыт

В режиме отсечки и режиме насыщения управление транзистором невозможно. Эффективное управление транзистором осуществляется только в активном режиме:

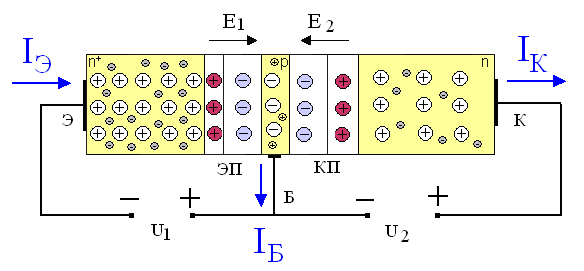

При подключении эмиттера к отрицательному зажиму источника питания возникает эмиттерный ток Iэ. Так как внешнее напряжение приложено к эмиттерному переходу в прямом направлении, электроны преодолевают переход и попадают в область базы. База выполнена из p-полупроводника, поэтому электроны являются для неё неосновными носителями заряда.

Электроны, попавшие в область базы, частично рекомбинируют с дырками базы. Однако базу обычно выполняют очень тонкой из p-проводника с большим удельным сопротивлением (малым содержанием примеси), поэтому концентрация дырок в базе низкая и лишь немногие электроны, попавшие в базу, рекомбинируют с её дырками, образуя базовый ток Iб. Большинство же электронов вследствие теплового движения (диффузия) и под действием поля коллектора (дрейф) достигают коллектора, образуя составляющую коллекторного тока Iк.

Отношение токов коллектора и эмиттера характеризует коэффициент передачи тока

.
