Вольт-амперные характеристики биполярного транзистора

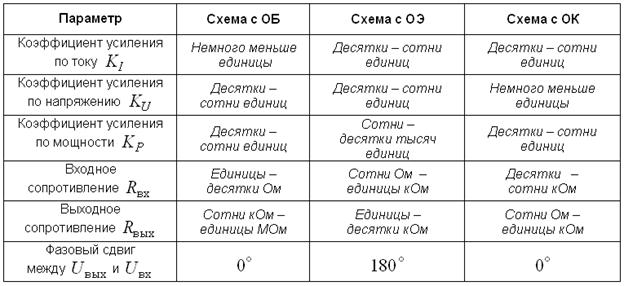

Параметры схем включения биполярных транзисторов

Характеристики показывают зависимость между токами и напряжениями транзистора и могут применяться для определения некоторых его параметров, необходимых для расчета транзисторных схем.

1. Входные характеристики – это зависимость входного тока от входного напряжения при постоянстве напряжения на выходе

2. Выходные характеристики – это зависимость выходного тока от выходного напряжения при фиксированном значении входного тока

3. Характеристика обратной связи по напряжению

4. Характеристика передачи по току

Наиболее часто на практике используют входные и выходные характеристики, которые обычно приводятся в справочной литературе и представляют собой усредненные зависимости большого числа однотипных транзисторов. Две последние характеристики применяют реже и, к тому же, они могут быть построены из входных и выходных характеристик.

Рассмотрим вольт-амперные характеристики биполярного транзистора с ОЭ.

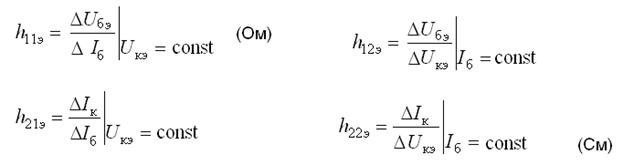

Используя семейства входных и выходных характеристик транзистора, h-параметры можно определить графическим путем.

Полевые транзисторы.

В этом полупроводниковом приборе управление рабочим током осуществляется не током во входной (базовой) цепи, как в биполярном транзисторе, а воздействием на носители тока электрического поля. Поэтому транзистор называется «полевой».

В создании электрического тока участвуют только основные носители заряда, поэтому полевые транзисторы называют униполярными транзисторами.

Полевые транзисторы разделяют на два вида:

полевые транзисторы с управляющим p-n-переходом;

полевые транзисторы с изолированным затвором.
