Типи випрямлячів

План лекції

1)	Випрямлячі.
2)	Інвертори.

Матеріал:

1. Випрямлячі.

Ви́прямлення — перетворення змінного струму у постійний. Для випрямлення використовуються електричні пристрої, які пропускають струм тільки в одному напрямку — вентилі або діоди.

Випрямляч електричної енергії - механічний, електровакуумний, напівпровідниковий або інший пристрій, призначений для перетворення змінного вхідного електричного струму в постійний вихідний електричний струм.

Випрямлячі класифікують за такими ознаками:

по виду перемикача випрямляємо струму

механічні синхронні з щіточноколекторним комутатором струму;

механічні синхронні з контактним перемикачем (випрямлячем) струму;

з електронною керованою комутацією струму (наприклад, тиристорні);

з електронною пасивної комутацією струму (наприклад, діодні);

за потужністю

силові випрямлячі;

випрямлячі сигналів;

за рівнем використання напівперіодів змінної напруги

однопівперіодні - пропускають в навантаження тільки одну півхвилю [6];

двухполуперіодні - пропускають в навантаження обидві напівхвилі;

неполноперіодні - не повністю використовують синусоїдальні напівхвилі;

повноперіодні - повністю використовують синусоїдальні напівхвилі;

за схемою випрямлення - мостові, з множенням напруги, трансформаторні, з гальванічною розв'язкою, бестрансформаторних тощо;

за кількістю використовуваних фаз - однофазні, двофазні, трифазні і багатофазні;

за типом електронного вентиля - напівпровідникові діодні, напівпровідникові тиристорні, лампові діодні (кенотрони), газотрони, ігнітронние, електрохімічні і ін;

по керованості - некеровані (діодні), керовані (тиристорні);

за кількістю каналів - одноканальні, багатоканальні;

за величиною випрямленої напруги - низьковольтні (до 100В), средневольтовие (від 100 до 1000В), високовольтні (понад 1000В);

за призначенням - зварювальний, для живлення мікроелектронної схеми, для живлення лампових анодних ланцюгів, для гальваніки і пр.;

за ступенем повноти мостів - полномостовие, полумостовим, четвертьмостовие;

по наявності пристроїв стабілізації - стабілізовані, нестабілізована;

за управлінням вихідними параметрами - регульовані, нерегульовані;

за індикацією вихідних параметрів - без індикації, з індикацією (аналогової, цифрової);

за способом з'єднання - паралельні, послідовні, паралельно-послідовні;

за способом об'єднання - роздільні, об'єднані зірками, об'єднані кільцями;

за частотою випрямляємо струму - низькочастотні, середньочастотні, високочастотні.

Схемотехнічні рішення

Напівперіодний випрямляч

На рисунку показана схема й принцип дії напівперіодного випрямляча. Використовуючи односторонню провідність напівпровідникового діода, струм у зворотному напрямку відтинається. Недоліком даної схеми є втрата потужності.

Двоперіодний випрямляч

Недоліком цієї схеми є неповне використання трансформатора - в кожен момент часу працює лише одна половина вторинної обмотки.

Місткова схема

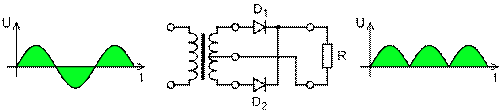

Для збільшення потужності випрямленого струму використовується місткова схема. Чотири діоди під'єднані таким чином, що під час половини періоду працюють лише два з них, а під час наступної половини — два інші, даючи корисний струм в тому ж напрямку.

Фільтрація

Більшість випрямлячів створює не постійні, а пульсуючі односпрямовані напругу і струм, для згладжування пульсацій яких застосовують низькочастотні фільтри.
