Лекция. 2

Тема: ЗДАНИЯ ИЗ КРУПНЫХ БЛОКОВ

1. Конструктивные схемы зданий из крупных блоков и их типы

Рис. 1. Крупноблочный жилой дом:

1 — опорная плита фундамента, 2 — гид­роизоляция, 3 — надподвальное перекры­тие, 4 — междуэтажное перекрытие, 5 — внутренняя несущая продольная стена, 6 — наружная несущая стена из крупных блоков, 7 — настил покрытия, 8 — сбор­ный карниз, 9 — люк (выход на крышу), 10 — утеплитель, 11 — цементная стяжка, 12 — совмещенная крыша, 13 — паро- изоляция покрытия, 14 — перегородка, 15 — пол (линолеум), 16 — цоколь, 17 — пол по грунту, 18 — стена подвала

Рис. 2. Схемы разрезки стен крупноблоч­ных зданий:

а — двухрядная, б — четырехрядная, 1 — простеноч­ный блок, 2 — подоконный блок, 3 — блок-перемычка

Рис. 3. Типы крупных блоков стен жилых зданий:

а — блок наружной стены перемычечный, б — то же, простеночный, в — то же, подоконный, г — то же, угловой, д — то же, с круглыми пустотами, е — блоки внутренних стен, 1 — вертикальный блок, 2 — горизон­тальный (поясной)

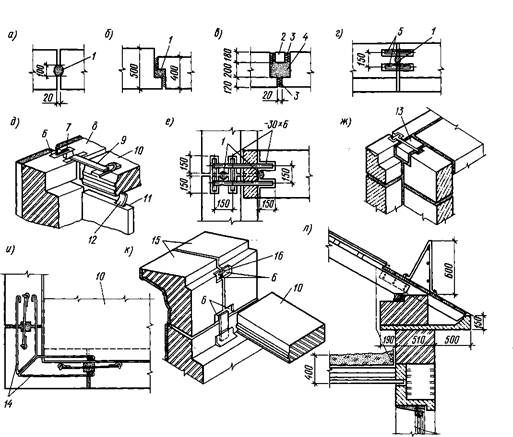

Рис. 4. Детали крупноблочных стен:

а — закрытый стык блоков внутренних стен, б — то же, простеночных и подоконных блоков, в — открытый стык блоков наружных стен, г — связь блоков наружных стен, д — связь перекрытий со стенами, е — связь наружных и внутренних стен, ж — то же, с применением железобетонной шпонки, и — связь по верху перемычечных блоков в наружном углу, к — деталь венчающего карниза стены из легкобетонных крупных блоков, л — то же, из кирпичных блоков; 1 — цементный раствор, 2 — бетонный вкладыш, 3 — уплотни- тельный шнур (пороизол) или зачеканка, 4 — легкий бетон, 5 — накладки, б стальная закладная деталь, 7 — сварной шов, 8 — блок-перемычка, 9 — анкер, 10 — панель перекрытия, 11 — перегородка, 12 — анкер перегородки, 13 — железобетонная шпонка, 14 — стальная связь наружного угла, 15 — карнизные блоки, 16 — стальная накладка
