Полупроводниковые диоды

Лекция 6

Полупроводниковым диодом называется полупроводниковый прибор с одним выпрямляющим электрическим p-n переходом, имеющим два вывода.

Структура полупроводникового диода с электронно-дырочным переходом и его условное графическое обозначение приведены на рис. 6.1.

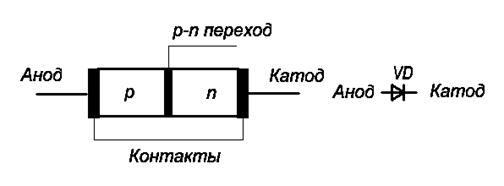

Рис. 6.1. Схема структуры полупроводникового диода (а)

и его графическое обозначение (б)

Буквами p и n обозначены слои полупроводника с проводимостями соответственно p-типа и n-типа. В контактирующих слоях полупроводника имеет место диффузия дырок из слоя p в слой n, причиной которой является то, что их концентрация в слое p значительно больше их концентрации в слое n. В итоге в приграничных областях слоя p и слоя n возникает так называемый обедненный слой, в котором мала концентрация подвижных носителей заряда (электронов и дырок). Обедненный слой имеет большое удельное сопротивление. Ионы примесей обедненного слоя не компенсированы дырками или электронами. В совокупности ионы образуют некомпенсированные объемные заряды, создающие электрическое поле с напряженностью Е. Это поле препятствует переходу дырок из слоя p в слой n и переходу электронов из слоя n в слой p. Оно создает так называемый дрейфовый поток подвижных носителей заряда, перемещающий дырки из слоя n в слой p и электроны из слоя p в слой n. Таким образом, в зависимости от полярности проходящего через диод тока, проводимость диода существенно изменяется, приводя к изменению величину проходящего тока.
